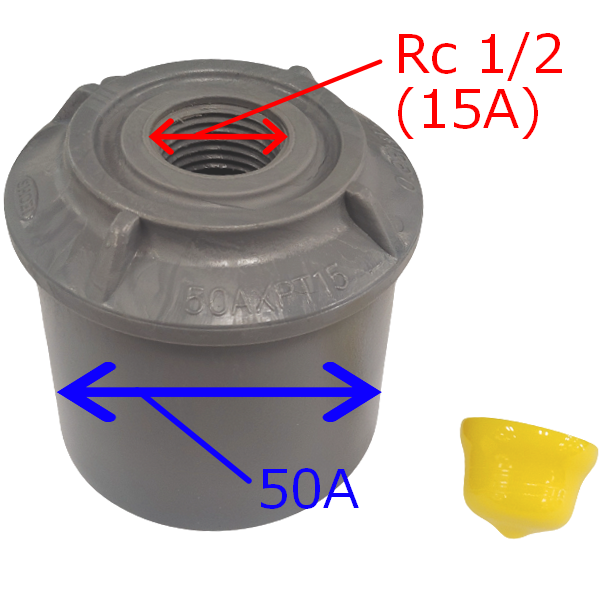

配管口径換算表

一般管(VP) JIS K6741


呼び径 外径 厚さ近似内径 長さ 1m当たりの質量
:kg(参考)
B A 基準寸法 最大・大小
許容差
平均許容差 最小 許容差 (参考)
1318± 0.2± 0.22.2+ 0.6134,0000.174
1622± 0.2± 0.22.7+ 0.6164,0000.256
2026± 0.2± 0.22.7+ 0.6204,0000.310
2532± 0.2± 0.23.1+ 0.8254,0000.448
3038± 0.3± 0.23.1+ 0.8314,0000.542
4048± 0.3± 0.23.6+ 0.8404,0000.791
5060± 0.4± 0.24.1+ 0.8514,0001.122
6576± 0.5± 0.34.1+ 0.8674,0001.445
7589± 0.5± 0.35.5+ 0.8774,0002.202
100114± 0.6± 0.46.6+ 1.01004,0003.409
125140± 0.8± 0.57.0+ 1.01254,0004.464
150165± 1.0± 0.58.9+ 1.41464,0006.701
200216± 1.3± 0.710.3+ 1.41944,00010.129

※単位はmmとする。

配管用炭素鋼鋼管(SGP JIS G 3452-1973)


呼び径 外径 厚さ近似内径 長さ 1m当たりの質量
:kg(参考)
B A 基準寸法 最大・大小
許容差
平均許容差 最小 許容差 (参考)
1/8610.52.0 0.419
1/4813.82.3 0.652
3/81017.32.3 0.652
1/21521.72.8 1.310
3/42027.22.8 1.680
12534.03.2 2.430
1 1/43242.73.5 3.380
1 1/24048.63.5 3.890
25060.53.8 5.310
2 1/26576.34.2 7.470
38089.14.2 8.790
3 1/290101.64.2 10.100
4100114.34.5 12.200
5125139.84.5 15.000
6150165.25.0 19.800
7175190.75.3 24.200
8200216.35.8 30.100

※単位はmmとする。
