FRP製ろ過装置 SPFシリーズ
SPF-S5N　手動五方弁型温度調節付積層ろ過装置

この製品のカタログ・図面・マニュアルはこちら

概要

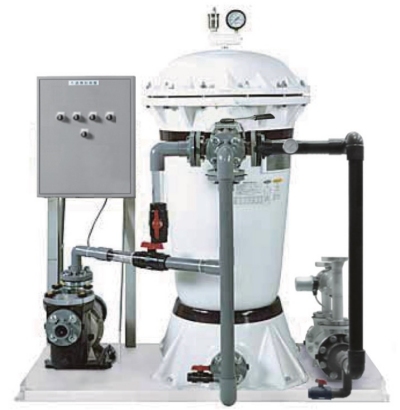

SPF-S5N　手動五方弁型温度調節付積層ろ過装置
型式：SPF-S5N

温度センサ・温調三方弁・熱交換器が付いたタイプです。
快適な入浴温度を維持します。
EP製手動五方バルブの使用により、どなたでも手軽に操作が出来ます。

■メンテナンススペース
周囲500mm以上、前面・上部1000mm以上
■ろ過機ユニット最高使用圧力
0.39MPa
■ろ過機本体最高使用圧力
0.59MPa
■ヘアキャッチャ最高使用圧力
SPF-3S：0.29MPa、SPF-4S～10S：0.39MPa
（FRP製ヘアキャッチャのみ、 オプションで0.59MPaあり）
■主な用途
温浴（温泉対応はオプション）、池
上記以外の用途の場合はご相談ください。

ショウエイオンラインストアはコチラ

仕様

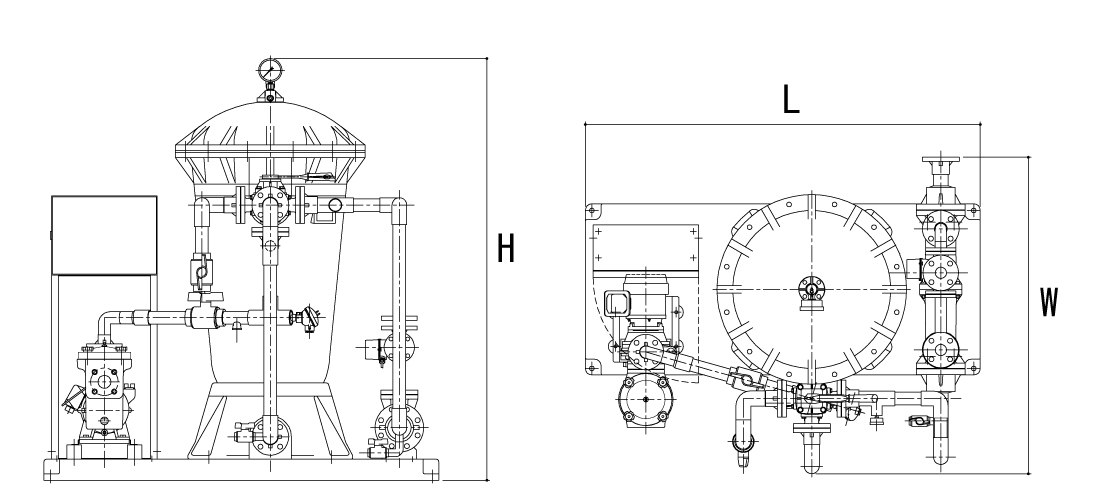

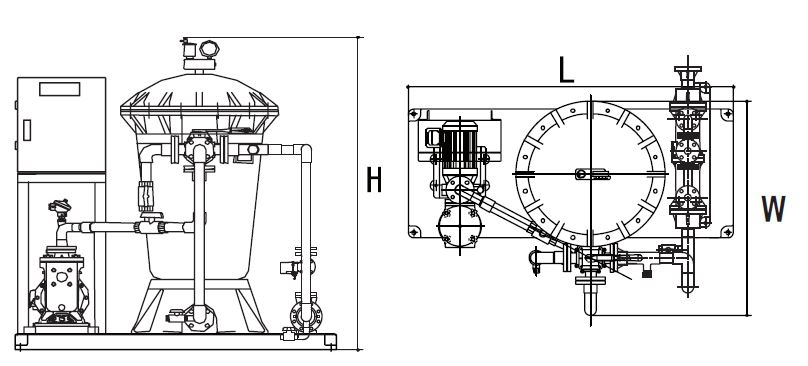

寸法画像

注意：各型式によって寸法図は異なります。

型式 SPF-3S5N SPF-4S5N SPF-6S5N SPF-8S5N SPF-9S5N SPF-10S5N
処理能力（m3/h） 1～3 3～6 6～12 12～21 21～35 35～48
標準寸法 W（mm） 1075 1095 1202 1531 1712 1925
L（mm） 1350 1350 1500 1700 1850 2000
H（mm） 1125 1190 1605 2050 2110 2225
重量 運転重量（kg） 222 287 555 1093 1433 1716
機器重量（kg） 149 192 253 400 512 604
消費電力
（kW）／（kVA）		 50Hz 0.41／0.69 0.53／0.72 0.96／1.17 1.69／2.25 2.45／3.29 4.21／5.29
60Hz 0.40／0.59 0.93／1.14 0.94／1.14 1.81／2.18 2.54／3.15 4.10／5.09
主配管（A） 25 32 40 50 65 80
ポンプ 25SCD5.25S 32×32
FSFDN5.4E		 40×32
FSFDN5.75E		 50×40
FSFDN51.5E		 65×50
FSFDN52.2E		 80×65
FSFDN53.7E
ポンプ能力   9.0m×50L/min   12.0m×100L/min 14.0m×200L/min 17.0m×350L/min 15.0m×583L/min 18.0m×800L/min

※3Sのみ標準100V仕様になります。（200V仕様も可）
※※現地でろ過材の充填が必要です。（標準ろ過材…スーパーシリカS）
お願い：60Hz仕様は上記表と異なる場合があります（消費電力を除く）。60Hz仕様の詳細は図面をご確認ください。
