FRP製ろ過装置 SPFシリーズ
SPF-S 手動三方弁型積層ろ過装置




概要

SPF-S 手動三方弁型積層ろ過装置
型式:SPF-S

PVC製バルブの使用により、どなたでも手軽に操作ができます。
※制御盤はオプションになります

■標準納期
30日間(特注納期45日間)
■メンテナンススペース
周囲500mm以上、前面・上部1000mm以上
■ろ過機ユニット最高使用圧力
0.39MPa
■ろ過機本体最高使用圧力
0.59MPa
■ヘアキャッチャ最高使用圧力
SPF-3S:0.29MPa、SPF-4S~10S:0.39MPa
(FRP製ヘアキャッチャのみ、 オプションで0.59MPaあり)
■主な用途
温浴(温泉対応はオプション)、池
上記以外の用途の場合はご相談ください。

ショウエイオンラインストアはコチラ

仕様

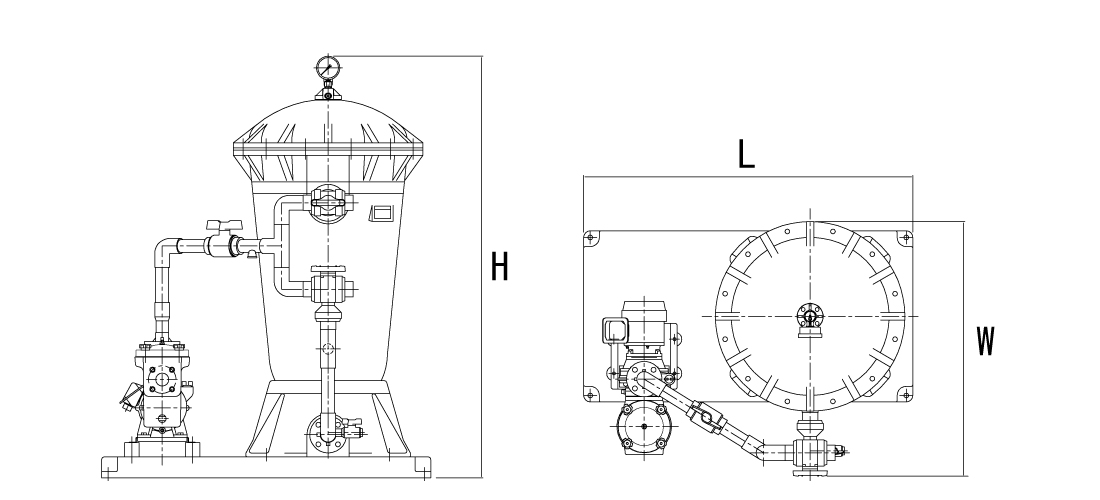

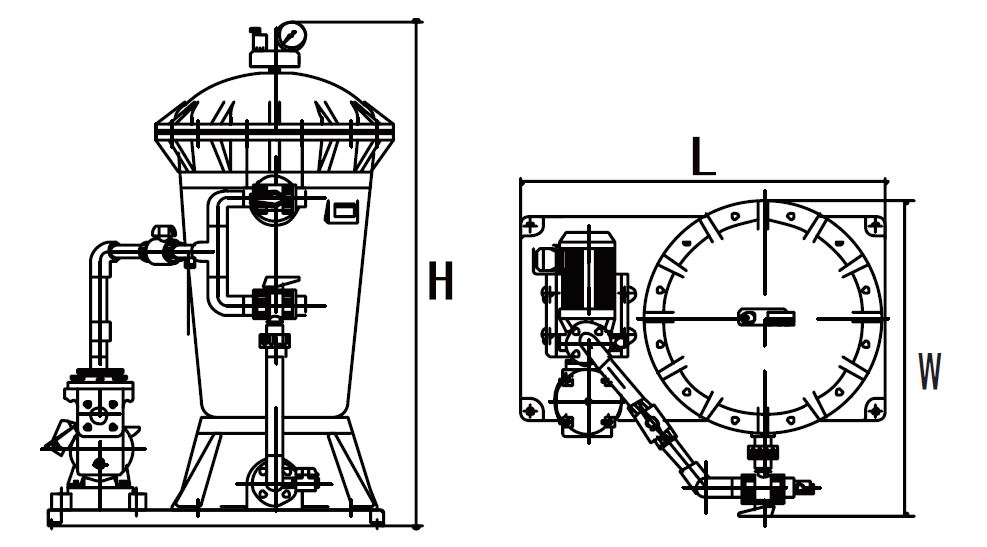

寸法画像

注意:各型式によって寸法図は異なります。

型式 SPF-3S SPF-4S SPF-6S SPF-8S SPF-9S SPF-10S
処理能力(m3/h) 1~3 3~6 6~12 12~21 21~35 35~48
標準寸法 W(mm) 665 765 967 1215 1450 1555
L(mm) 1000 1000 1250 1435 1600 1650
H(mm) 1125 1190 1605 2050 2110 2225
重量 運転重量(kg) 143 209 469 961 1286 1526
機器重量(kg) 83 2124 174 290 397 452
消費電力
(kW)/(kVA)
50Hz 0.40/0.68 0.52/0.71 0.95/1.16 1.68/2.24 2.44/3.28 4.20/5.28
60Hz 0.39/0.58 0.92/1.13 0.93/1.13 1.80/2.17 2.53/3.14 4.09/5.08
主配管(A) 25 32 40 50 65 80
ポンプ 25SCD5.25S 32×32
FSFDN5.4E
40×32
FSFDN5.75E
50×40
FSFDN51.5E
65×50
FSFDN52.2E
80×65
FSFDN53.7E
ポンプ能力   9.0m×50L/min   12.0m×100L/min 14.0m×200L/min 17.0m×350L/min 15.0m×583L/min 18.5m×800L/min

※3Sのみ標準100V仕様になります。(200V仕様も可)
※※現地でろ過材の充填が必要です。(標準ろ過材…スーパーシリカS)
お願い:60Hz仕様は上記表と異なる場合があります(消費電力を除く)。60Hz仕様の詳細は図面をご確認ください。
