FRP製ろ過装置 SPFシリーズ
SPF-S5ANT 全自動温度・水位調節付積層ろ過装置
型式：SPF-S5ANT
〔S5AN〕型の機能に非接触型電子式水位制御装置、適温補給水ユニットがセットされたタイプです。
浴槽は快適な入浴温度とあふれるばかりの水位を保つことが出来ます。
■標準納期
30日間（特注納期45日間）
■メンテナンススペース
周囲500mm以上、前面・上部1000mm以上
■ろ過機ユニット最高使用圧力
0.39MPa
■ろ過機本体最高使用圧力
0.59MPa
■ヘアキャッチャ最高使用圧力
SPF-3S：0.29MPa、SPF-4S～10S：0.39MPa
（FRP製ヘアキャッチャのみ、 オプションで0.59MPaあり）
■主な用途
温浴（温泉対応はオプション）、池
上記以外の用途の場合はご相談ください。
仕様
| 型式 |
SPF-3S5ANT |
SPF-4S5ANT |
SPF-6S5ANT |
SPF-8S5ANT |
SPF-9S5ANT |
SPF-10S5ANT |
| 処理能力（m3/h） |
1～3 |
3～6 |
6～12 |
12～21 |
21～35 |
35～48 |

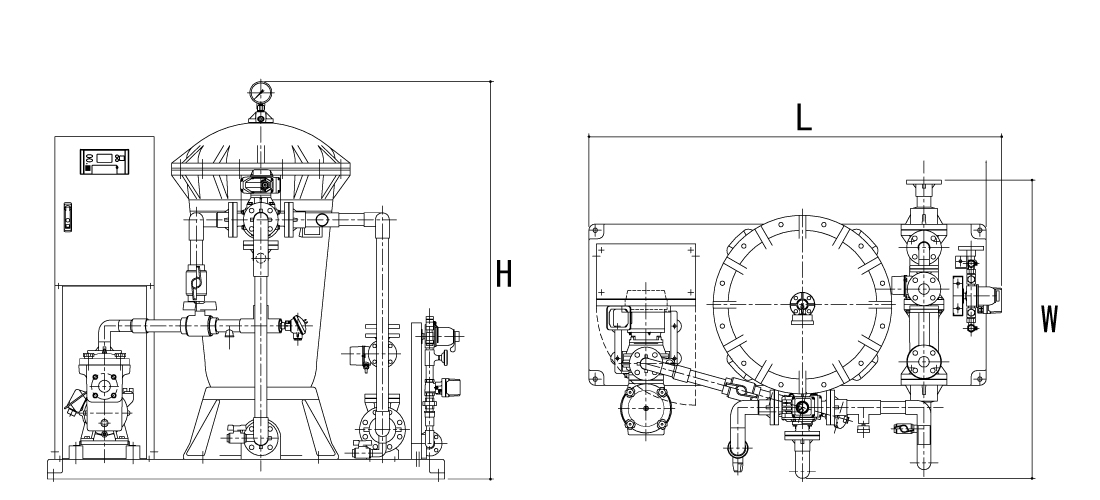

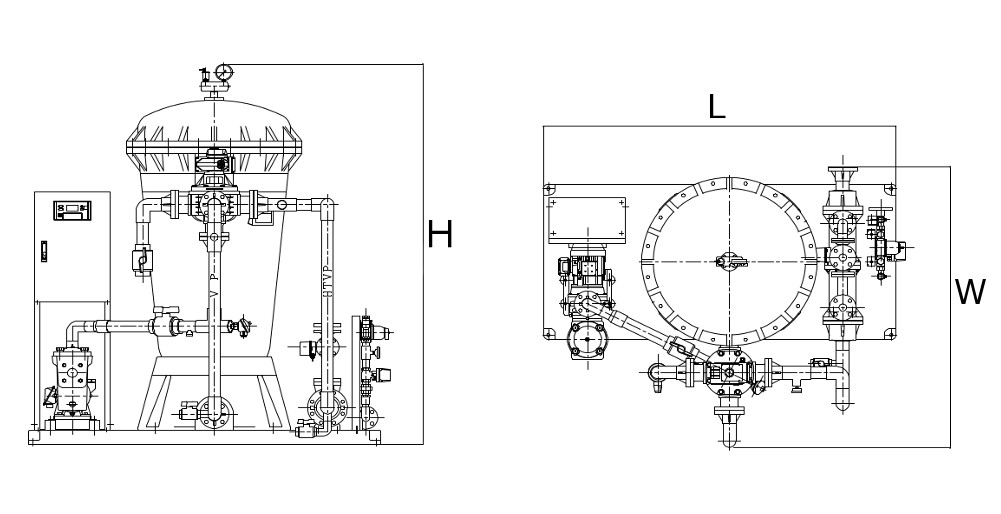

| 標準寸法 |
W（mm） |
1,076 |
1,095 |
1,202 |
1,530 |
1,722 |
1,925 |
| L（mm） |
1,503 |
1,483 |
1,663 |
1,900 |
2,080 |
2,150 |
| H（mm） |
1,360 |
1,360 |
1,605 |
2,050 |
2,110 |
2,225 |
| 運転重量／機器重量（kg） |
240／168 |
305／211 |
573／275 |
1,115／425 |
1,455／542 |
1,738／632 |
消費電力
（kW）／（kVA） |
50Hz |
0.48／0.76 |
0.61／0.79 |
1.03／1.24 |
1.77／2.33 |
2.53／3.37 |
4.29／5.38 |
| 60Hz |
0.47／0.66 |
1.00／1.21 |
1.01／1.21 |
1.90／2.26 |
2.62／3.23 |
4.18／5.17 |
| 主配管（A） |
25 |
32 |
40 |
50 |
65 |
80 |
| ポンプ |
25×25
SCD5.25S |
32×32
FSFDN5.4E |
40×32
FSFDN5.75E |
50×40
FSFDN51.5E |
65×50
FSFDN52.2E |
80×65
FSFDN53.7E |
| ポンプ能力 |
9.0m×50L/min |
12.0m×100L/min |
14.0m×200L/min |
17.0m×350L/min |
15.0m×583L/min |
18.0m×800L/min |
※3Sのみ標準100V仕様になります。（200V仕様も可）
※処理能力48㎥/hを超える大型サイズは、SPKシリーズをご利用ください。
※※現地でろ過材の充填が必要です。（標準ろ過材…スーパーシリカS）
お願い：60Hz仕様は上記表と異なる場合があります（消費電力を除く）。60Hz仕様の詳細は図面をご確認ください。
