FRP製ろ過装置 SPFシリーズ
SPF-S5ANTC 自動残留塩素濃度制御装置付高性能循環ろ過装置


概要

SPF-S5ANTC 自動残留塩素濃度制御装置付高性能循環ろ過装置
型式:SPF-S5ANTC

〔S5ANT〕型の機能に自動残留塩素濃度制御装置が付いたタイプです。
浴槽内の残留塩素濃度の測定及び制御を行い、最適な残留塩素濃度を維持します。
自動運転型で、タイマ設定により自動運転制御を行います。

■標準納期
30日間(特注納期45日間)
■メンテナンススペース
周囲500mm以上、前面・上部1000mm以上
■ろ過機ユニット最高使用圧力
0.39MPa
■ろ過機本体最高使用圧力
0.59MPa
■ヘアキャッチャ最高使用圧力
SPF-3S:0.29MPa、SPF-4S~10S:0.39MPa
(FRP製ヘアキャッチャのみ、 オプションで0.59MPaあり)
■主な用途
温浴(温泉対応はオプション)、池
上記以外の用途の場合はご相談ください。

ショウエイオンラインショップはコチラ

仕様

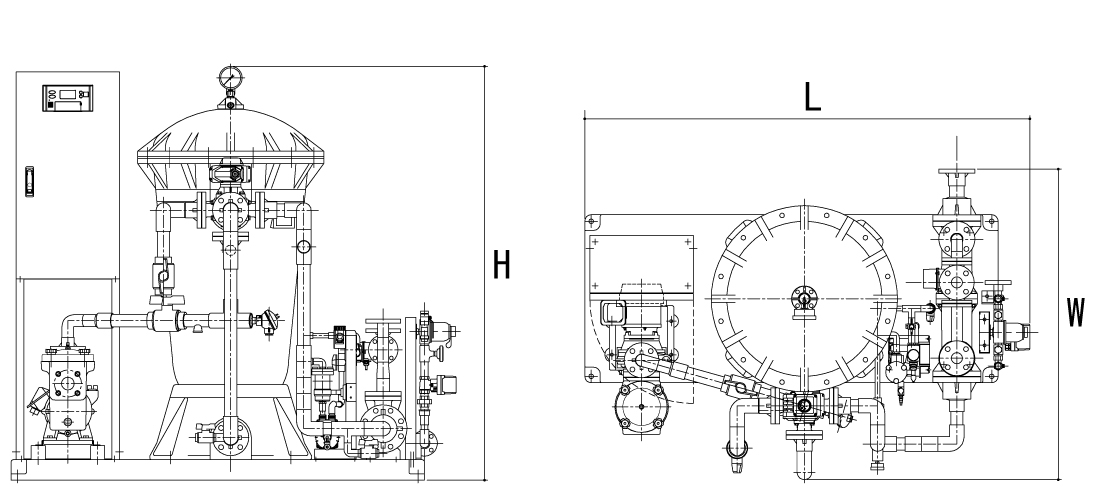

寸法画像

注意:各型式によって寸法図は異なります。

型式 SPF-3S5ANTC SPF-4S5ANTC SPF-6S5ANTC SPF-8S5ANTC SPF-9S5ANTC SPF-10S5ANTC
処理能力(m3/h) 1~3 3~6 6~12 12~21 21~35 35~48
標準寸法 W(mm) 1076 1085 1202 1530 1712 1925
L(mm) 1553 1573 1723 1980 2180 2230
H(mm) 1560 1560 1605 2050 2110 2225
重量 運転重量(kg) 255 320 588 1130 1470 1753
機器重量(kg) 183 26 5290 440 557 647
消費電力
(kW)/(kVA)
50Hz 0.59/0.87 0.72/0.91 1.14/1.36 1.89/2.44 2.64/3.48 4.40/5.49
60Hz 0.62/0.80 1.15/1.36 1.16/1.36 2.05/2.41 2.77/3.38 4.33/5.32
主配管(A) 25 32 40 50 65 80
ポンプ 25SCD5.25S 32×32
FSFDN5.4E
40×32
FSFDN5.75E
50×40
FSFDN51.5E
65×50
FSFDN52.2E
80×65
FSFDN53.7E
ポンプ能力   9.0m×50L/min   12.0m×100L/min 14.0m×200L/min 17.0m×350L/min 15.0m×583L/min 18.0m×800L/min
※3Sのみ標準100V仕様になります。(200V仕様も可)
※処理能力48㎥/hを超える大型サイズは、SPKNシリーズをご利用ください。
※※現地でろ過材の充填が必要です。(標準ろ過材…スーパーシリカS)
お願い:60Hz仕様は上記表と異なる場合があります(消費電力を除く)。60Hz仕様の詳細は図面をご確認ください。

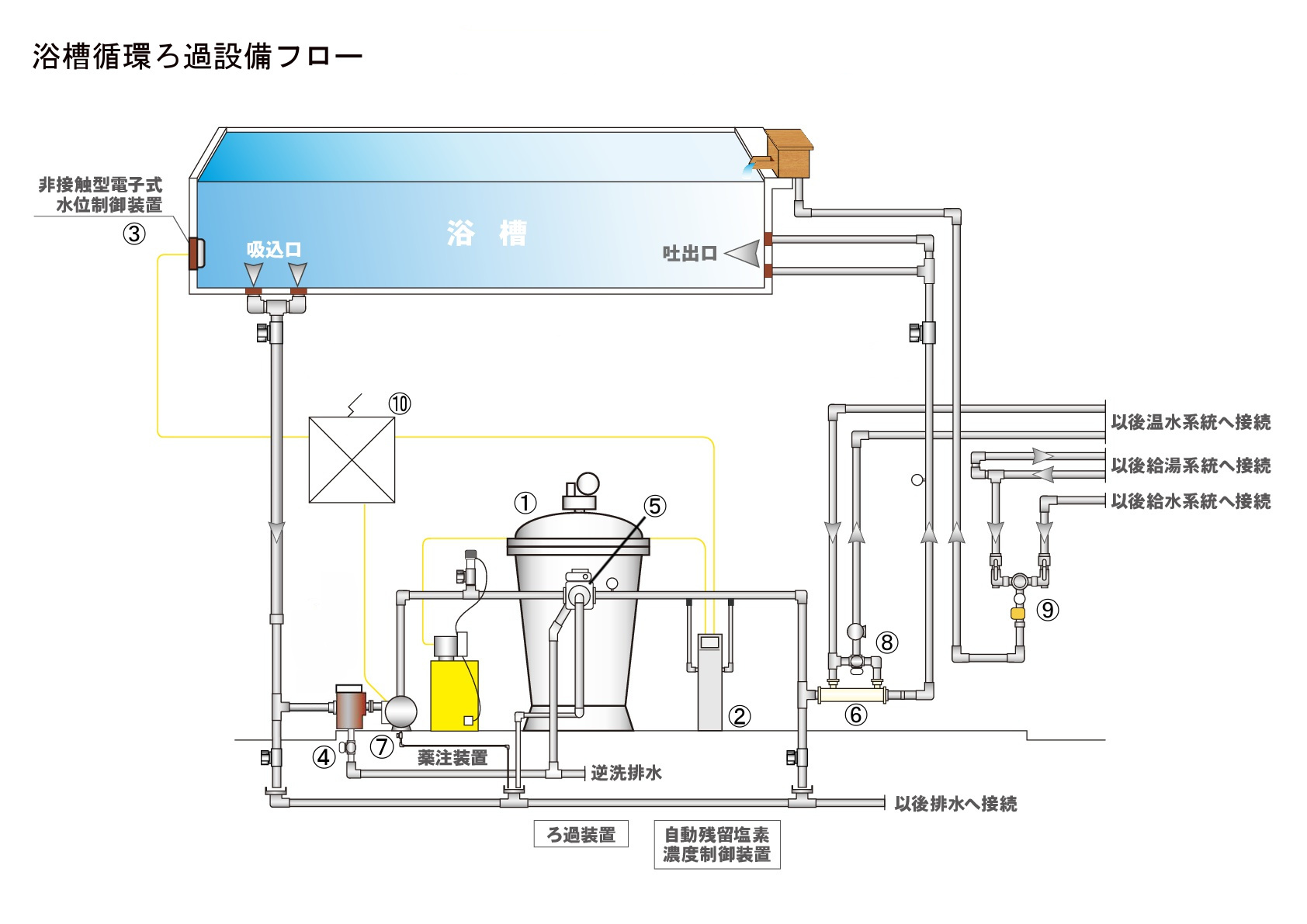

浴槽循環ろ過設備フロー

flow

①FRP製全自動温度調節付水位調節付砂ろ過機
ユニット最高使用圧力:0.39MPa
使用温度:5~50℃
ろ過タンク:全通水式、耐圧0.59MPa、FRP製、10年保証
ろ過材:JWWA規格品
耐蝕・防振仕様FRPベース
サンプリング水栓、圧力計、自動エア抜き弁、温度センサ付
ユニット内配管:VP・HTVP・SUS
②自動残留塩素濃度制御装置:ポーラログラフ式
③非接触型電子式水位制御装置
④ヘアキャッチャ:FRP製(※SPF-3SタイプはEP樹脂製)
⑤耐蝕仕様電動五方弁:本体EP樹脂製、ボールSUS316製
⑥耐蝕仕様シェル&チューブ式熱交換器:シェルEP樹脂製、チューブSUS316製、分解清掃可能仕様、熱交換器一次側75℃⇒65℃、二次側37℃⇒42℃
⑦ポンプ:ナイロンコーティング(※SPF-3SタイプはSUS304)
⑧温調三方弁
⑨適温補給水ユニット
⑩専用盤:自動運転機能、温度調整機能、水位調整機能、警報機能、遠方用端子
