FRP製ろ過装置 SPFシリーズ
SPF-S5 手動五方弁型積層ろ過装置


概要

SPF-S5 手動五方弁型積層ろ過装置
型式:SPF-S5

EP製手動五方バルブの使用により、どなたにも手軽に操作できます。
※制御盤はオプションになります。

■標準納期
30日間(特注納期45日間)
■メンテナンススペース
周囲500mm以上、前面・上部1000mm以上
■ろ過機ユニット最高使用圧力
0.39MPa
■ろ過機本体最高使用圧力
0.59MPa
■ヘアキャッチャ最高使用圧力
SPF-3S:0.29MPa、SPF-4S~10S:0.39MPa
(FRP製ヘアキャッチャのみ、 オプションで0.59MPaあり)
■主な用途
温浴(温泉対応はオプション)、池
上記以外の用途の場合はご相談ください。

ショウエイオンラインストアはコチラ

仕様

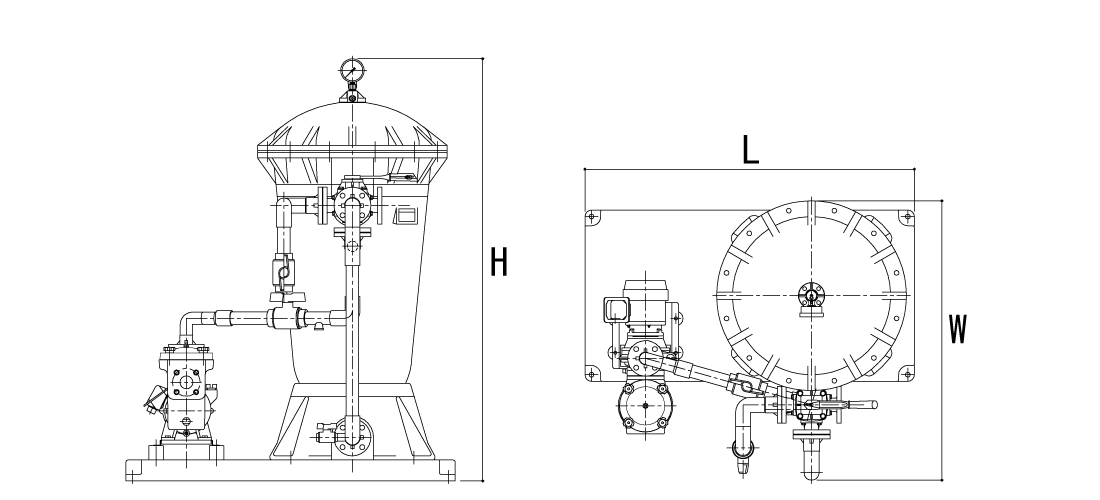

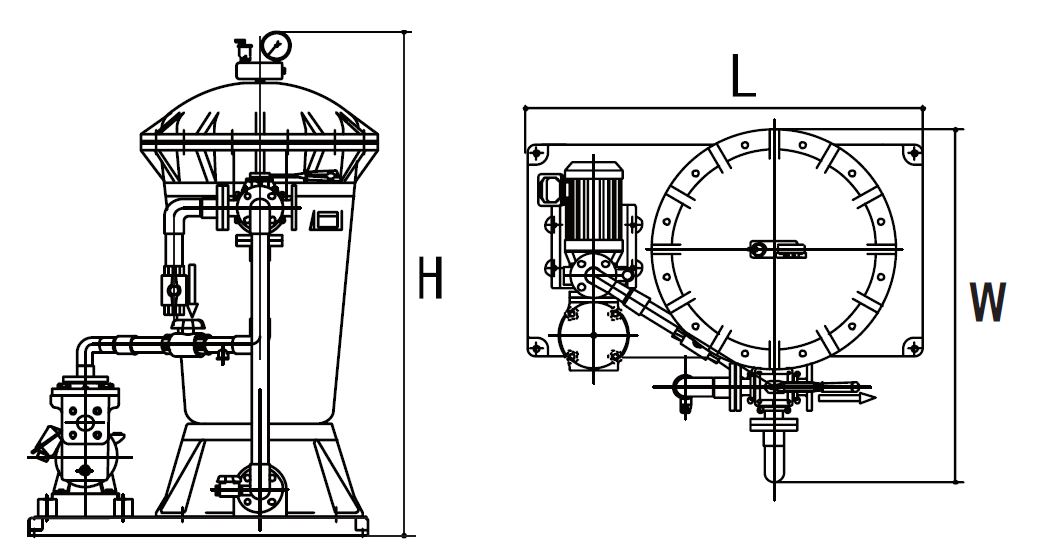

寸法画像

注意:各型式によって寸法図は異なります。

型式 SPF-3S5 SPF-4S5 SPF-6S5 SPF-8S5 SPF-9S5 SPF-10S5
処理能力(m3/h) 1~3 3~6 6~12 12~21 21~35 35~48
標準寸法 W(mm) 793 841 1060 1475 1615 1735
L(mm) 1015 1000 1250 1435 1600 1650
H(mm) 1125 1190 1605 2050 2110 2225
重量 運転重量(kg) 148 213 473 976 1301 1541
機器重量(kg) 88 128 178 304 412 467
消費電力
(kW)/(kVA)
50Hz 0.40/0.68 0.52/0.71 0.95/1.16 1.68/2.24 2.44/3.28 4.20/5.28
60Hz 0.39/0.58 0.92/1.13 0.93/1.13 1.80/2.17 2.53/3.14 4.09/5.08
主配管(A) 25 32 40 50 65 80
ポンプ 25SCD5.25S 32×32
FSFDN5.4E
40×32
FSFDN5.75E
50×40
FSFDN51.5E
65×50
FSFDN52.2E
80×65
FSFDN53.7E
ポンプ能力   9.0m×50L/min   12.0m×100L/min 14.0m×200L/min 17.0m×350L/min 15.0m×583L/min 18.0m×800L/min

※3Sのみ標準100V仕様になります。(200V仕様も可)
※処理能力48㎥/hを超える大型サイズは、SPKNシリーズをご利用ください。
※※現地でろ過材の充填が必要です。(標準ろ過材…スーパーシリカS)
お願い:60Hz仕様は上記表と異なる場合があります(消費電力を除く)。60Hz仕様の詳細は図面をご確認ください。
