FRP製ろ過装置 SPFシリーズ
SPF-S5AN 全自動温度調節付積層ろ過装置


概要

SPF-S5AN 全自動温度調節付積層ろ過装置
型式:SPF-S5AN

〔S5A〕型の機能に温度センサ・温調三方弁・熱交換器がついたタイプです。
快適な入浴温度を維持します。
自動運転型ですので手間がかかりません。

■標準納期
30日間(特注納期45日間)
■メンテナンススペース
周囲500mm以上、前面・上部1000mm以上
■ろ過機ユニット最高使用圧力
0.39MPa
■ろ過機本体最高使用圧力
0.59MPa
■ヘアキャッチャ最高使用圧力
SPF-3S:0.29MPa、SPF-4S~10S:0.39MPa
(FRP製ヘアキャッチャのみ、 オプションで0.59MPaあり)
■主な用途
温浴(温泉対応はオプション)、池
上記以外の用途の場合はご相談ください。

ショウエイオンラインショップはコチラ

仕様

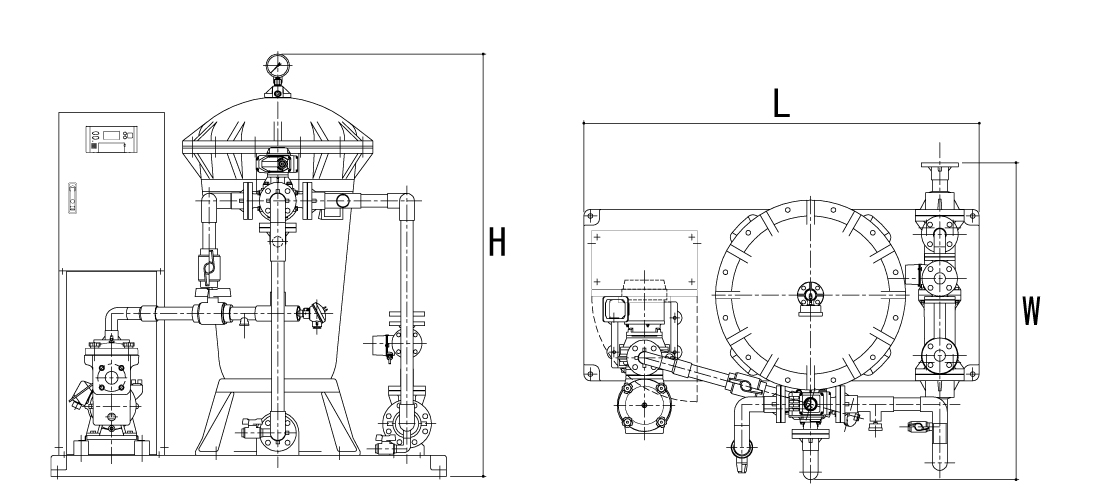

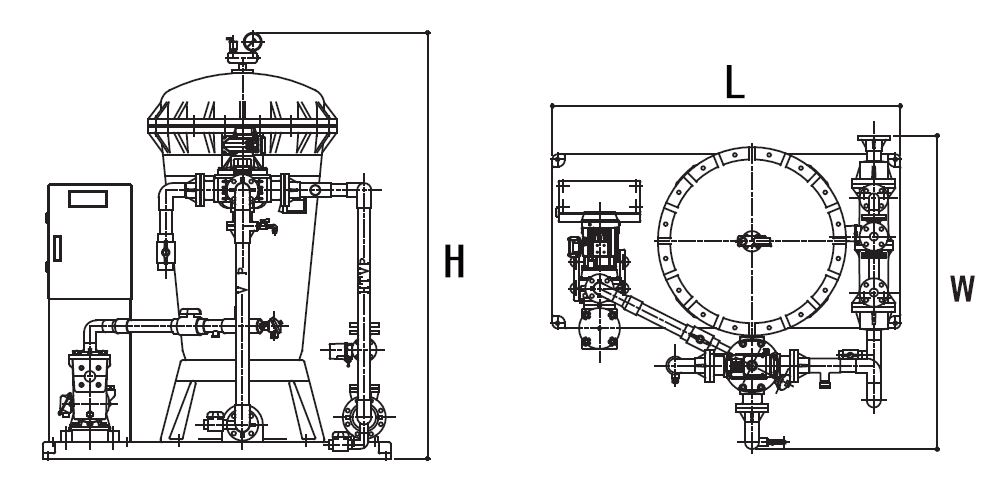

寸法画像

注意:各型式によって寸法図は異なります。

型式 SPF-3S5AN SPF-4S5AN SPF-6S5AN SPF-8S5AN SPF-9S5AN SPF-10S5AN
処理能力(m3/h) 1~3 3~6 6~12 12~21 21~35 35~48
標準寸法 W(mm) 1075 1095 1202 1531 1712 1925
L(mm) 1350 1350 1500 1700 1850 2000
H(mm) 1360 1360 1605 2050 2110 2225
重量 運転重量(kg) 234 299 567 1107 1447 1730
機器重量(kg) 161 204 265 414 526 618
消費電力
(kW)/(kVA)
50Hz 0.46/0.74 0.59/0.78 1.01/1.23 1.76/2.31 2.51/3.35 4.27/5.36
60Hz 0.46/0.64 0.99/1.19 1.00/1.19 1.88/2.24 2.61/3.21 4.17/5.15
主配管(A) 25 32 40 50 65 80
ポンプ 25SCD5.25S 32×32
FSFDN5.4E
40×32
FSFDN5.75E
50×40
FSFDN51.5E
65×50
FSFDN52.2E
80×65
FSFDN53.7E
ポンプ能力   9.0m×50L/min   12.0m×100L/min 14.0m×200L/min 17.0m×350L/min 15.0m×583L/min 18.0m×800L/min

※3Sのみ標準100V仕様になります。(200V仕様も可)
※処理能力48㎥/hを超える大型サイズは、SPKNシリーズをご利用ください。
※※現地でろ過材の充填が必要です。(標準ろ過材…スーパーシリカS)
お願い:60Hz仕様は上記表と異なる場合があります(消費電力を除く)。60Hz仕様の詳細は図面をご確認ください。
