FRP製ろ過装置 SPFシリーズ
SPF-C カートリッジ式ろ過装置


概要

SPF-C カートリッジ式ろ過装置
型式:SPF-C

ヘアキャッチャ・ポンプがついたユニットタイプです。
カートリッジフィルターの種類が多く、幅広い用途に応じることができます。
※制御盤はオプションになります
関連製品:カートリッジ SPF-C カートリッジろ過装置用

■標準納期
30日間(特注納期45日間)
■メンテナンススペース
周囲500mm以上、前面・上部1000mm以上
■ろ過機ユニット最高使用圧力
0.39MPa
■ろ過機本体最高使用圧力
0.59MPa
■ヘアキャッチャ最高使用圧力
0.39MPa
■主な用途
プール
上記以外の用途の場合はご相談ください。

ショウエイオンラインストアはコチラ
ショウエイオンラインストアはコチラ

仕様

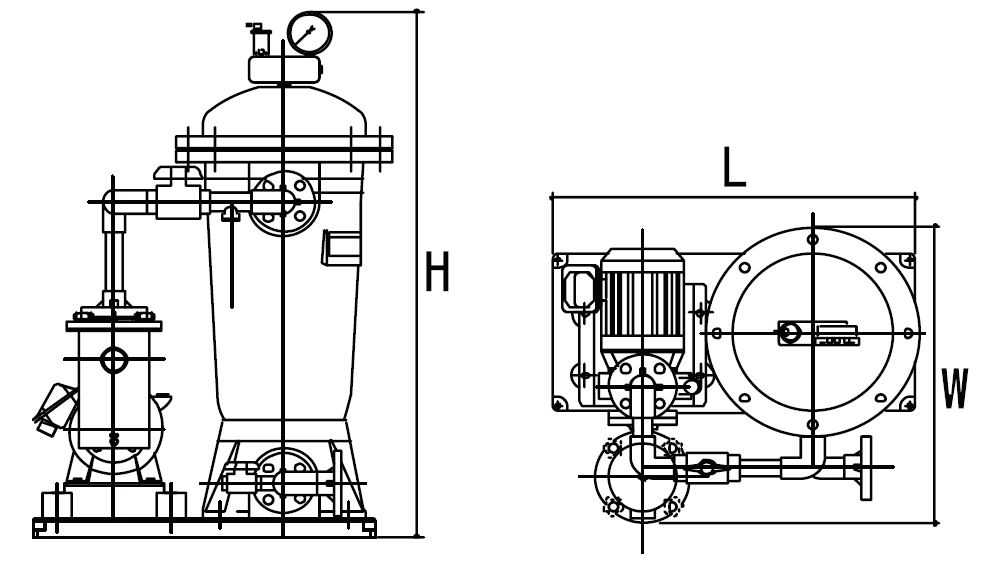

寸法画像

注意:各型式によって寸法図は異なります。

型式 SPF-3C SPF-4C SPF-6C SPF-8C SPF-10C
処理能力(m3/h) 5 10 21 36 90
標準寸法 W(mm) 624 710 897 1133 1833
L(mm) 1000 1000 1250 1435 1670
H(mm) 1125 1190 1605 2050 2225
重量 運転重量(kg) 141 190 405 849 1560
機器重量(kg) 91 121 175 309 645
消費電力
(kW)/(kVA)
50Hz 0.94/1.16 1.77/2.24 2.62/3.28 4.22/5.28 12.85/16.72
60Hz 0.92/1.13 1.78/2.17 2.44/3.14 4.00/5.08 12.41/15.47
主配管(A) 32 40 50 65 100
ポンプ 32×32
FSFDN5.75E
40×32
FSGDN51.5E
50×40
FSGDN52.2E
65×50
FSGDN53.7E
100×80
FS4K511E
ポンプ能力   22.0m×84L/min    25.0m×167L/min   22.0m×350L/min   25.0m×600L/min  27.5m×1500L/min

※カートリッジは装着済み。
お願い:60Hz仕様は上記表と異なる場合があります(消費電力を除く)。60Hz仕様の詳細は図面をご確認ください。
