FRP製ろ過装置 SPFシリーズ
SPF-S5A 全自動積層ろ過装置


概要

SPF-S5A 全自動積層ろ過装置
型式:SPF-S5A

自動運転タイプです。
タイマが運転時間を自動的に選んで運転します。
一度セットするとその内容が繰り返され手間がかかりません。

■標準納期
30日間(特注納期45日間)
■メンテナンススペース
周囲500mm以上、前面・上部1000mm以上
■ろ過機ユニット最高使用圧力
0.39MPa
■ろ過機本体最高使用圧力
0.59MPa
■ヘアキャッチャ最高使用圧力
SPF-3S:0.29MPa、SPF-4S~10S:0.39MPa
(FRP製ヘアキャッチャのみ、 オプションで0.59MPaあり)
■主な用途
温浴(温泉対応はオプション)、池
上記以外の用途の場合はご相談ください。

ショウエイオンラインストアはコチラ

仕様

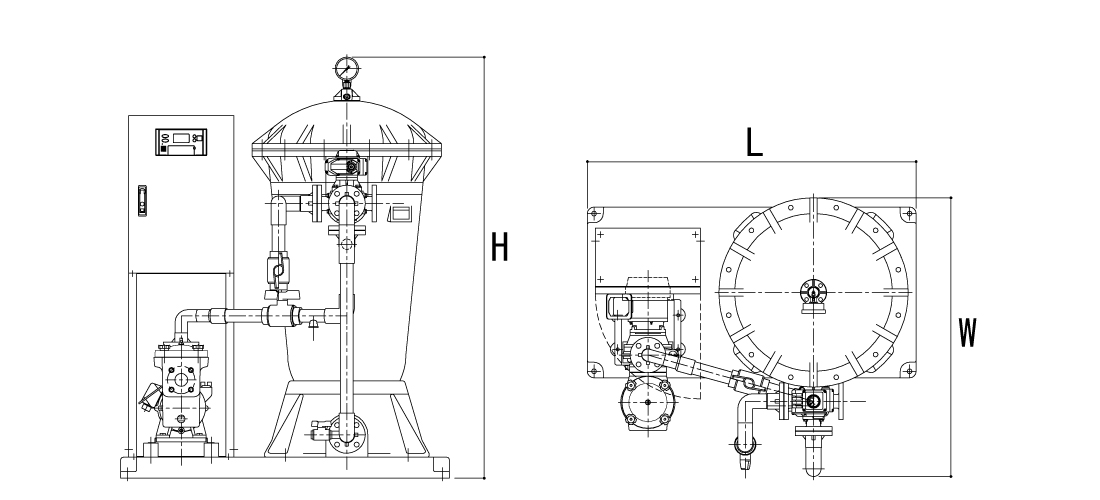

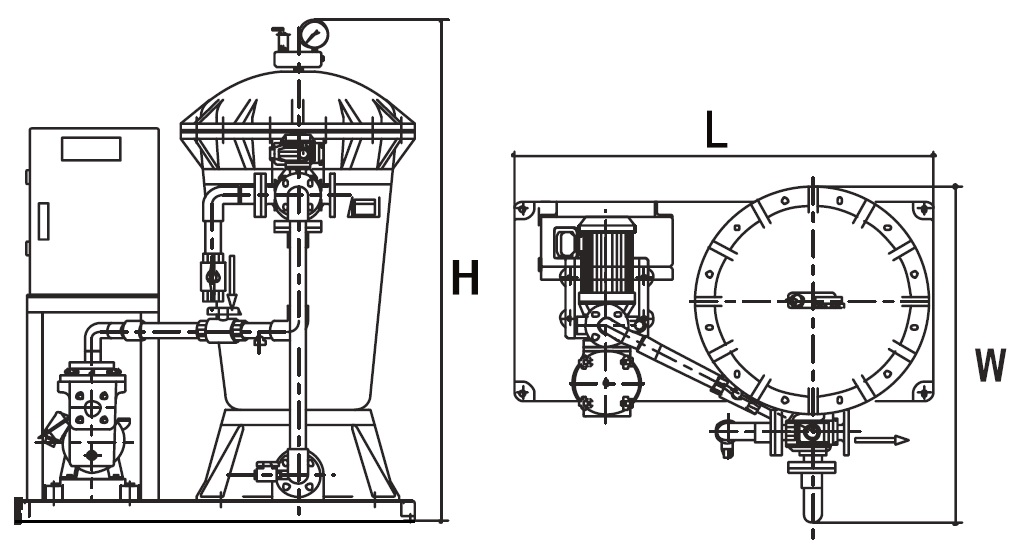

寸法画像

注意:各型式によって寸法図は異なります。

型式 SPF-3S5A SPF-4S5A SPF-6S5A SPF-8S5A SPF-9S5A SPF-10S5A
処理能力(m3/h) 1~3 3~6 6~12 12~21 21~35 35~48
標準寸法 W(mm) 840 880 1060 1475 1615 1735
L(mm) 1015 1100 1250 1435 1600 1650
H(mm) 1360 1360 1605 2050 2110 2225
重量 運転重量(kg) 180 245 505 1010 1335 1575
機器重量(kg) 120 160 210 338 446 501
消費電力
(kW)/(kVA)
50Hz 0.45/0.73 0.58/0.77 1.00/1.22 1.75/2.30 2.50/3.34 4.26/5.35
60Hz 0.45/0.63 0.98/1.18 0.99/1.18 1.87/2.23 2.60/3.20 4.16/5.14
主配管(A) 25 32 40 50 65 80
ポンプ 25SCD5.25S 32×32
FSFDN5.4E
40×32
FSFDN5.75E
50×40
FSFDN51.5E
65×50
FSFDN52.2E
80×65
FSFDN53.7E
ポンプ能力   9.0m×50L/min   12.0m×100L/min 14.0m×200L/min 17.0m×350L/min 15.0m×583L/min 18.0m×800L/min

※3Sのみ標準100V仕様になります。(200V仕様も可)
※処理能力48㎥/hを超える大型サイズは、SPKNシリーズをご利用ください。
※※現地でろ過材の充填が必要です。(標準ろ過材…スーパーシリカS)
お願い:60Hz仕様は上記表と異なる場合があります(消費電力を除く)。60Hz仕様の詳細は図面をご確認ください。
