FRP製ろ過装置 SPFシリーズ
SPF-S5ANTC6 フルスペック仕様積層ろ過装置


概要

SPF-S5ANTC6 フルスペック仕様積層ろ過装置
型式:SPF-S5ANTC6

高効率逆洗、温泉仕様で、マイコン制御盤を用いた自動運転型です。
温度センサ・温調三方弁・熱交換器・非接触型電子式水位制御装置・適温補給水ユニット・自動残留塩素濃度制御装置が付いたフルスペック仕様のろ過装置です。
いつでも安全で、快適な浴槽に保つことが出来ます。
さらに、高性能FRP製タンクや濃度感知式運転制御エコシステム、自動逆洗浄ヘアキャッチャにより、省エネルギー・省人件費に貢献します。

■標準納期
30日間(特注納期45日間)
■メンテナンススペース
周囲500mm以上、前面・上部1000mm以上
■最高使用圧力
0.59MPa
■ろ過機本体最高使用圧力
0.59MPa
■ヘアキャッチャ最高使用圧力
0.29MPa
■主な用途
温浴(温泉対応はオプション)、池
上記以外の用途の場合はご相談ください。

ショウエイオンラインショップはコチラ

仕様

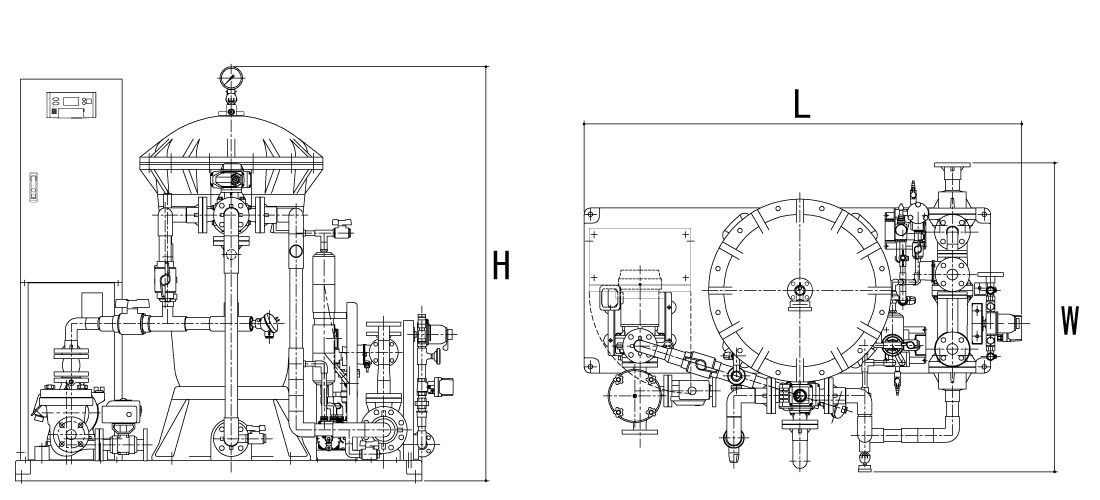

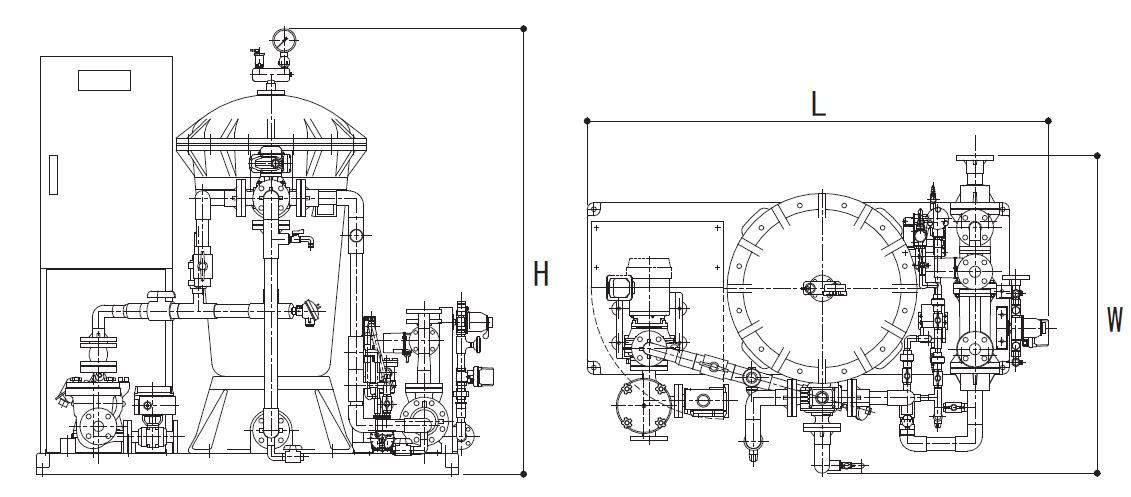

寸法図

注意:各型式によって寸法図は異なります。

型式 SPF-3S5ANTC6 SPF-4S5ANTC6 SPF-6S5ANTC6 SPF-8S5ANTC6 SPF-9S5ANTC6 SPF-10S5ANTC6
処理能力(m3/h) 1~3 3~6 6~12 12~21 21~35 35~48
標準寸法 W(mm) 1165 1145 1215 1550 1725 1925
L(mm) 1575 1625 1725 1980 2180 2230
H(mm) 1560 1580 1630 2075 2135 2250
重量 運転重量(kg) 297 343 611 1162 1489 1762
機器重量(kg) 225 249 313 472 576 656
消費電力
(kW)/(kVA)
50Hz 0.73/0.98 1.01/1.44 1.46/2.20 2.35/3.67 3.12/4.95 4.74/5.28
60Hz 0.80/1.05 1.53/2.27 1.53/2.27 2.42/3.74 3.19/5.02 4.81/5.35
主配管(A) 25 32 40 50 65 80
ポンプ 32×32
FSFDN5.25E
32×32
FSFDN5.4E
40×32
FSFDN5.75E
50×40
FSFDN51.5E
65×50
FSFDN52.2E
80×65
FSFDN53.7E
ポンプ能力  10.5m×50L/min  12.0m×100L/min 14.5m×200L/min 17.0m×350L/min 15.0m×583L/min 18.0m×800L/min
※現地でろ過材の充填が必要です。(標準ろ過材…スーパーシリカS)
※処理能力48㎥/hを超える大型サイズは、SPKNシリーズをご利用ください。
お願い:60Hz仕様は上記表と異なる場合があります(消費電力を除く)。60Hz仕様の詳細は図面をご確認ください。

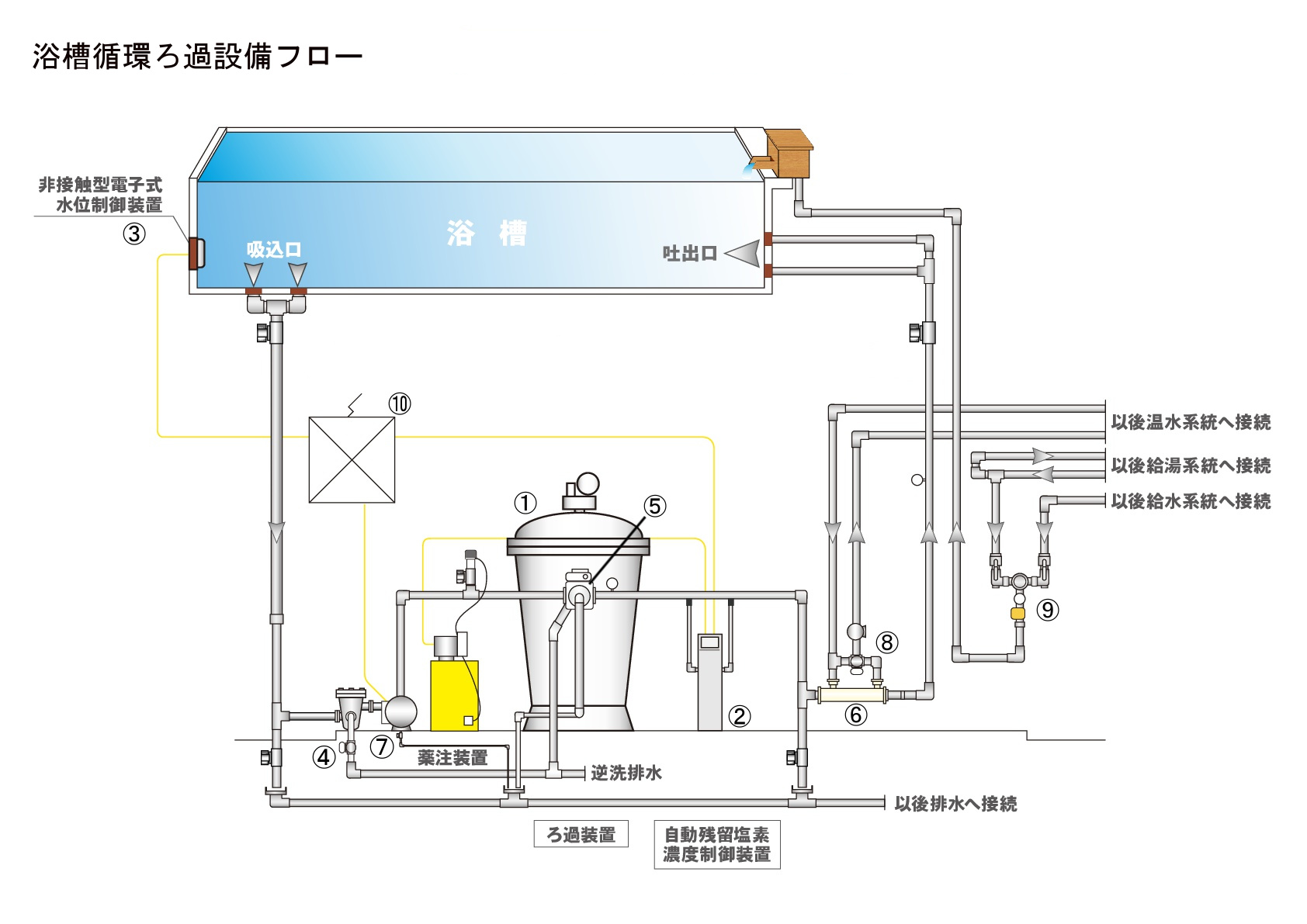

浴槽循環ろ過設備フロー

flow

①FRP製高性能全通水式積層ろ過装置、耐蝕温泉仕様
ユニット最高使用圧力:0.59MPa
ユニット耐震強度:1.0G
使用温度:5~50℃
除濁性能:入口濁度5度、出口濁度0.5度以下(水温42℃/h)
ろ過タンク:全通水式、耐圧0.59MPa、FRP製、10年保証
ろ過材:JWWA規格品
耐蝕・防振仕様FRPベース
サンプリング水栓、高分子隔膜式圧力計、自動エア抜き弁、チタン製温度センサ付
ユニット内配管:VP・HTVP・SUS
②自動残留塩素濃度制御装置:ポーラログラフ式
③非接触型電子式水位制御装置
④ヘアキャッチャ:FRP製、サイホン逆洗浄機能付、透明蓋仕様
ヘアキャッチャ逆洗排水用電動二方弁:樹脂製
⑤耐蝕仕様電動五方弁:バイパス付、本体EP樹脂製、ボールSUS316製
⑥耐蝕仕様シェル&チューブ式熱交換器:シェルEP樹脂製、チューブチタン製、分解清掃可能仕様、熱交換器一次側75℃⇒65℃、二次側37℃⇒42℃
⑦ポンプ:ナイロンコーティング
⑧温調三方弁
⑨適温補給水ユニット
⑩専用盤:自動運転機能、温度調整機能、水位調整機能、警報機能、遠方用端子、ヘアキャッチャ逆洗制御、濃度感知式インバータ運転制御機能
