- MIO 樹脂製 100V仕様 浴槽用デジタル温度表示機(有線タイプ)
水位制御・温度制御 温度表示機MIO 樹脂製 100V仕様 浴槽用デジタル温度表示機(有線タイプ)
概要
型式：MIO
浴槽温度管理に最適な大型デジタル温度表示機です。
電源電圧100V仕様となっております。 電源電圧200V仕様はこちらをご覧ください。
設置場所のシチュエーションに合わせて、さまざまなセットバリエーションをご用意しております。
■形状
丸型■標準納期
20日間

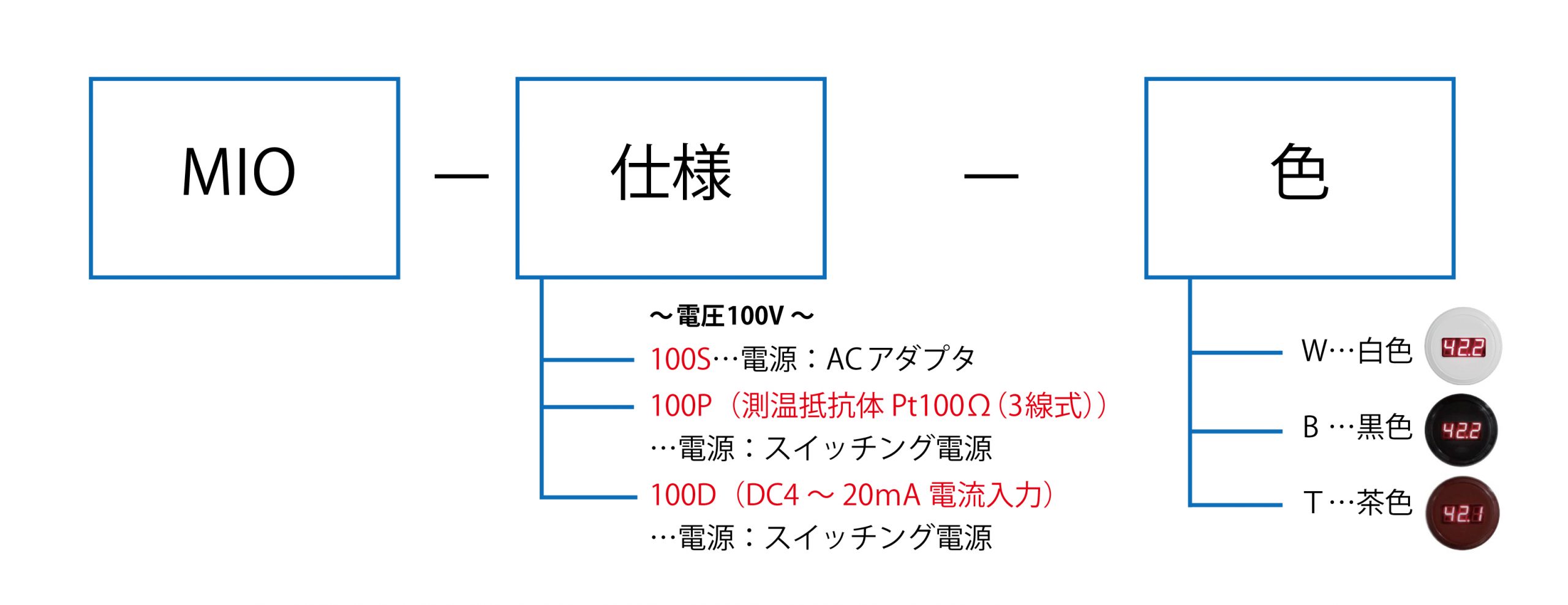

型式
特長
仕様
| 既設向け | 新設向け | ||
| セット型式 | MIO100S-W(白) MIO100S-B(黒) MIO100S-T(茶) |
MIO100P-W(白) MIO100P-B(黒) MIO100P-T(茶) |
MIO100D-W(白) MIO100D-B(黒) MIO100D-T(茶) |
| 温度入力 | Pt100Ω 3線式 | DC4-20mA電流※ | |
| 温度センサ (セット内容に含まれています) |
 |
 |
|
| 投げ込みセンサ(カバー付)M1K | JLW(SUS316) | ||
| 電源 (セット内容に含まれています) |
 |
 |
|

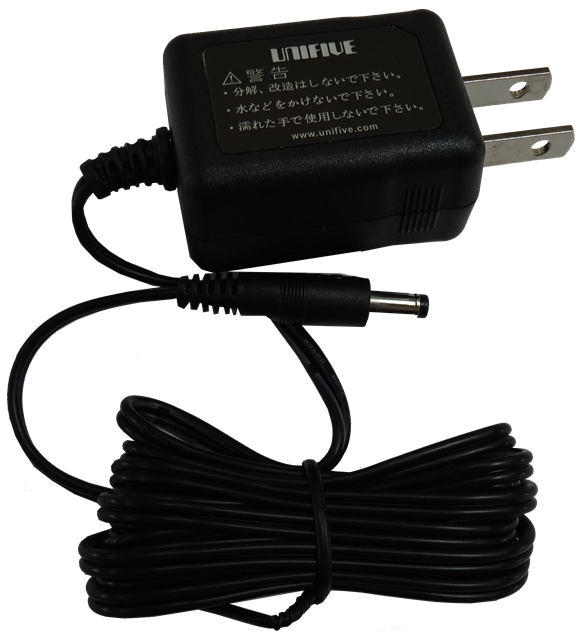

| ACアダプタ 型式：UA310-0520(DC5V) |
スイッチング電源 型式：DRJ-30-5-1 |
||
| 付属品 |  取付スペーサ |
 アウトレットボックス 型式：CDO-4ASS11 |
|
| 配線 (セット内容に含まれています) |
専用ハーネスセット100V用 | VCTF 0.3SQケーブル | |
| 寸法 |
 画像をクリックで拡大表示 |
 画像をクリックで拡大表示 |
|
| Φ190mm×W[本体]55mm +[取付スペーサ]28mm |
Φ190mm×W55mm | ||
| 水温データ通信 | 有線 | ||
| 表示形式 | LED | ||
| 表示分解能 | 0.1℃ | ||
| 精度 | ±0.5℃ (0～+70℃) | ||
| 許容周囲湿度 | 85％RH以下(結露しないこと) | ||
| 許容周囲温度 | 動作時：-10～50℃ 保存時：-10～70℃(凍結しないこと) |
||
※DC4-20mA電流入力では、JLWで測定したアナログ信号を制御盤内で変換して表示機に送信します。
| MIO100S セット内容 | |||||||
 |
|
 |
 |
M1センサ用 取付ビス(4ヶ) |
M1センサ用 オールプラグ(4ヶ) |
M1センサ用 Uバンド(2ヶ) |
専用ハーネス セット |
| 表示機 | ACアダプタ | カバー 取り外し治具 |
M1センサ (カバー付) |
||||
オプション品
| MIO100S オプション品 | VCTF 0.3SQ 防水コネクタケーブル延長用(10m) |
| MIO100P/MIO100D オプション品 | VCTF 0.3SQ ケーブル延長用(20m) |

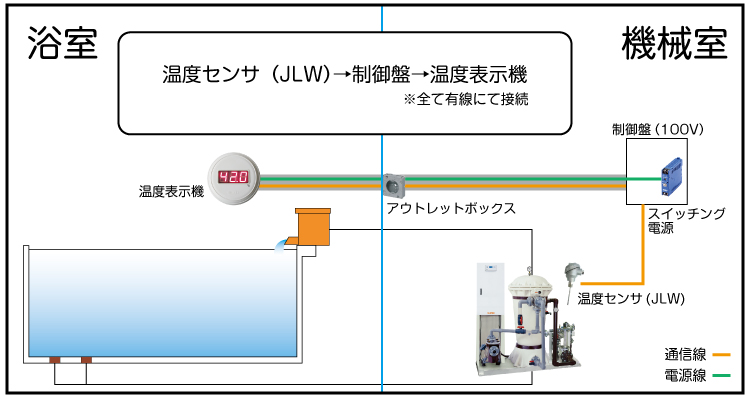

取付イメージ

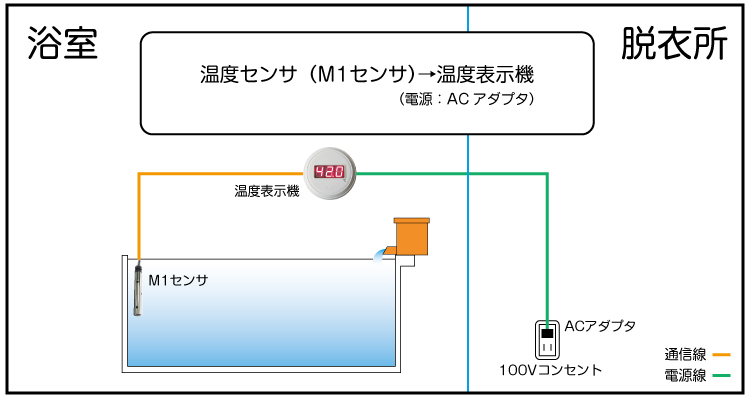

■MIO100S接続例(既設施設向け)
