FRP製ろ過装置 SPKNシリーズ
SPKN-S5ANTC6 (浴槽向け) フルスペック仕様積層ろ過装置


概要

SPKN-S5ANTC6 フルスペック仕様積層ろ過装置
型式:SPKN-S5ANTC6

社団法人空気調和・衛生工学会 SHASE-G 2002-2006仕様

マイコン制御盤を用いた自動運転型です。
一度セットするとその内容が繰り返され、温度センサ・温調三方弁・熱交換器と、非接触型電子式水位制御装置・適温補給水ユニットにより、いつでも快適な浴槽の温度が保て、溢れるばかりの水位を保つことができます。
また、自動残留塩素濃度制御装置により安定した滅菌効果を発揮し、安全で安心な水を提供します。

■標準納期
・3S~10S:30日間(特注納期:45日間)
・120S~220S:40日間(特注納期:50日間)
■メンテナンススペース
周囲500mm以上、前面・上部1000mm以上
■最高使用圧力
0.59MPa
■タンク(缶太)仕様(缶太の特徴について
最高使用圧力:P=0.59MPa(6kgf/cm2
耐震強度:G=1.0G
■ヘアキャッチャ最高使用圧力
0.29MPa
■主な用途
温浴(温泉対応はオプション)
上記以外の用途の場合はご相談ください。

ショウエイオンラインストアはコチラ

仕様

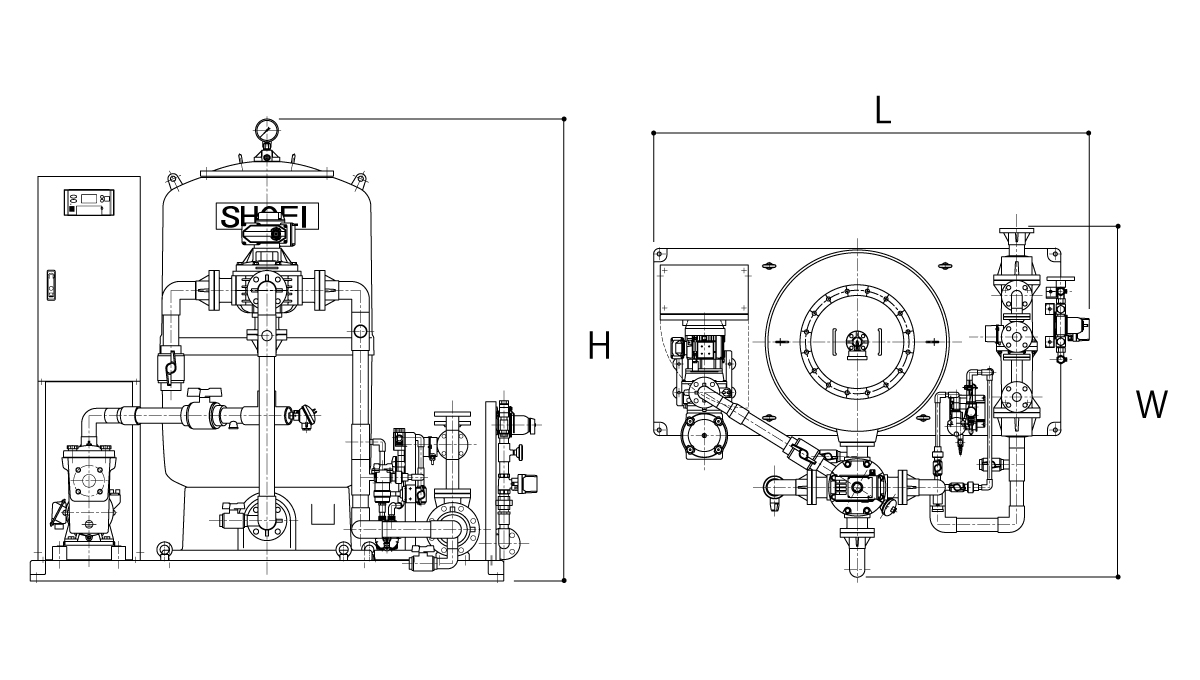

■浴槽向け:3S~10S
SPKN-S5ANTC6

注意:各型式によって寸法図は異なります。

型式 SPKN-3S5ANTC6 SPKN-4S5ANTC6 SPKN-6S5ANTC6 SPKN-8S5ANTC6 SPKN-9S5ANTC6 SPKN-10S5ANTC6
処理能力(m3/h) 1~3 3~6 6~12 12~21 21~35 35~48
浴槽容量(m3 1.5 3.0 6.0 10.5 17.5 24.0
ろ過面積(m2 0.09 0.13 0.28 0.50 0.64 0.79
標準寸法 W(mm) 1170 1145 1270 1605 1765 1980
L(mm) 1575 1625 1725 1980 2180 2230
H(mm) 1760 1820 1905 1990 2080 2135
重量 運転重量(kg) 424 513 836 1547 1950 2410
機器重量(kg) 256 281 8347 1556 667 791
消費電力
(kW)/(kVA)
50Hz 0.73/0.98 1.01/1.44 1.46/2.20 2.35/3.67 3.12/4.95 4.74/5.28
60Hz 0.80/1.05 1.53/2.27 1.53/2.27 2.42/3.74 3.19/5.02 4.81/5.35
主配管(A) 25 32 40 50 65 80
ポンプ 32×32FSEDN5.25E 32×32FSFDN5.4E 40×32FSFDN5.75E 50×40FSFDN51.5E 65×50FSFDN52.2E 80×65FSFDN53.7E
ポンプ能力 10.5m×50L/min 12.0m×100L/min 14.0m×200L/min 17.0m×350L/min 15.0m×583L/min 18.0m×800L/min
ろ過材粒径と
積層厚(mm)
0.6mm(No.2) 600 600 600 600 600 600
5mm(No.4) 100 100 100 100 100 100
10mm(No.5) 100 100 100 100 100 100
20mm(No.6) 100 100 100 150 150 150
タンク 型式 KTN30-6-120-25A KTN40-6-120-32A KTN60-6-120-40A KTN80-6-120-50A KTN90-6-120-65A KTN100-6-120-80A
耐震強度 1.0G 1.0G 1.0G 1.0G 1.0G 1.0G
覗き窓 Φ50 Φ50 80×260 80×260 80×260 80×260
仕様 ヘアキャッチャ
(最高使用圧力0.29MPa)
MCGN-32 MCGN-32 MCGN-40 MCGN-50 MCGN-65 MCGN-80
インバータ(kw) 0.4 0.4 0.75 1.5 2.2 3.7
納期 30日間(特注納期:45日間)

※現地でろ過材の充填が必要です。(標準ろ過材…スーパーシリカS)
お願い:60Hz仕様は上記表と異なる場合があります(消費電力を除く)。60Hz仕様の詳細は図面をご確認ください。

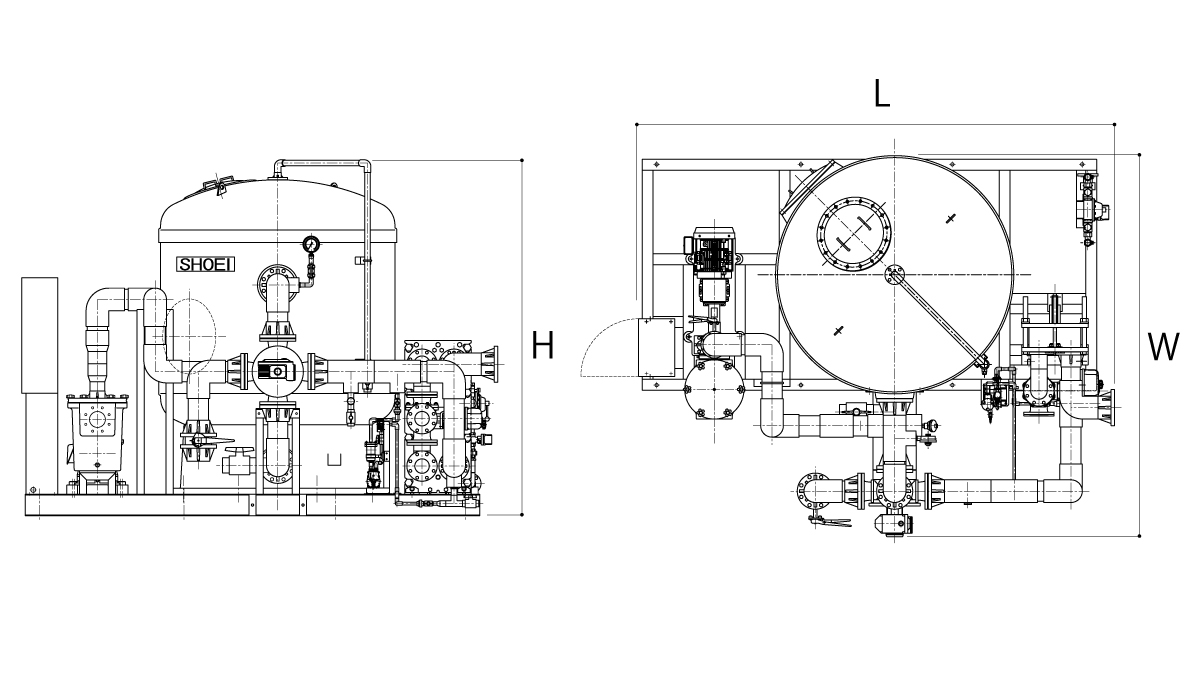

■浴槽向け:120S~220S
SPKN-S5ANTC6

注意:各型式によって寸法図は異なります。

型式 SPKN-120S5ANTC6 SPKN-140S5ANTC6 SPKN-160S5ANTC6 SPKN-190S5ANTC6 SPKN-220S5ANTC6
処理能力(m3/h) 55 70 90 130 170
浴槽容量(m3 27.5 35 45 65 85
ろ過面積(m2 1.13 1.54 2.01 2.84 3.80
標準寸法 W(mm) 2080 2330 2645 2945 3510
L(mm) 3100 2800 3500 3700 4200
H(mm) 2230 2350 2470 2610 2745
重量 運転重量(kg) 3791 5105 6650 9410 13286
機器重量(kg) 1490 1820 2220 2935 4395
消費電力
(kW)/(kVA)
50Hz 7.02/7.84 7.04/7.86 9.44/10.46 13.62/15.46 18.48/20.52
60Hz 7.09/7.91 7.11/7.93 9.51/10.53 18.49/20.53 18.55/20.59
主配管(A) 80 100 125 125 150
ポンプ 80×65FSGDN55.5E 80×65FSGDN55.5E 100×80FSS2F57.5B 100×80FSS2G511B 125×100FSS4K515B
ポンプ能力 25.5m×916L/min 21.0m×1167L/min 20.5m×1500L/min 22.5m×2167L/min 19.0m×2833L/min
ろ過材粒径と
積層厚(mm)
0.6mm(No.2) 600 600 600 600 600
5mm(No.4) 100 150 150 150 150
10mm(No.5) 100 150 150 150 150
20mm(No.6) 150 150 150 150 150
タンク 型式 KTN120-6-120-80A KTN140-6-120-100A KTN160-6-120-125A KTN190-6-120-125A KTN220-6-120-150A
耐震強度 1.0G 1.0G 1.0G 1.0G 1.0G
覗き窓 80×260 80×260 80×260 80×260 80×260
仕様 ヘアキャッチャ
(最高使用圧力0.29MPa)
MCGN-80 MCGN-80 MCGS-100 MCGS-100 MCGS-125
インバータ(kw) 5.5 5.5 7.5 11 15
納期 40日間(特注納期:50日間)

※現地でろ過材の充填が必要です。(標準ろ過材…スーパーシリカS)
お願い:60Hz仕様は上記表と異なる場合があります(消費電力を除く)。60Hz仕様の詳細は図面をご確認ください。
