FRP製ろ過装置 SPKNシリーズ
SPKN-S5AN (浴槽/プール) 全自動温度調節付積層ろ過装置
概要
型式:SPKN-S5AN
〔S5A〕型の機能に温度センサ・温調三方弁・熱交換器がついたタイプです。
快適なプールの温度を維持します。
■メンテナンススペース
周囲500mm以上、前面・上部1000mm以上
■ろ過機ユニット最高使用圧力
0.39MPa
最高使用圧力:P=0.39MPa(4kgf/cm
2)
耐震強度:G=1.0G
■ヘアキャッチャ最高使用圧力
0.39MPa
■主な用途
温浴(温泉対応はオプション)、プール
上記以外の用途の場合はご相談ください。
仕様

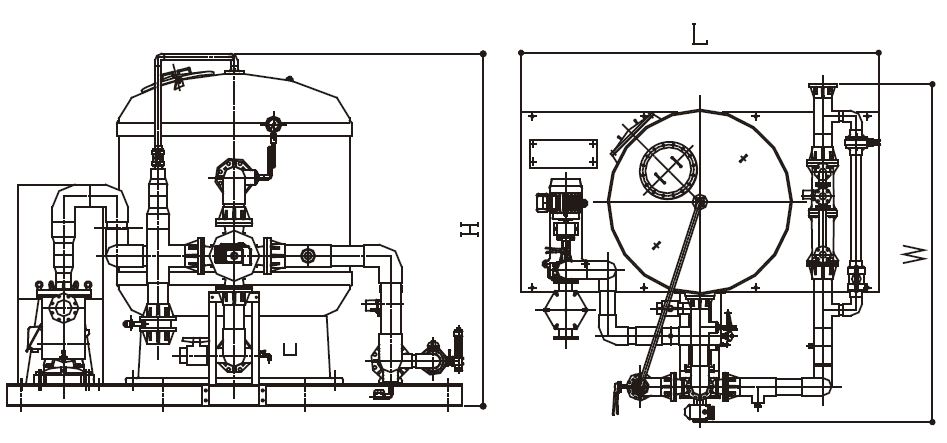

注意:各型式によって寸法図は異なります。
浴槽向け
型式 |
SPKN-120S5AN |
SPKN-140S5AN |
SPKN-160S5AN |
SPKN-190S5AN |
SPKN-220S5AN |
処理能力(m3/h) |
55 |
70 |
90 |
130 |
170 |
ろ過面積(m2) |
1.13 |
1.54 |
2.01 |
2.84 |
3.80 |
標準寸法 |
W(mm) |
2079 |
2330 |
2642 |
2944 |
3508 |
L(mm) |
2700 |
2900 |
3150 |
3400 |
4000 |
H(mm) |
2230 |
2350 |
2468 |
2606 |
2745 |
重量 |
運転重量(kg) |
3646 |
4940 |
6505 |
9125 |
13093 |
機器重量(kg) |
1295 |
1590 |
2000 |
2595 |
4170 |
消費電力 (kW)/(kVA) |
50Hz |
6.28/7.64 |
6.30/7.66 |
8.30/10.50 |
11.87/14.94 |
16.26/21.85 |
60Hz |
6.29/7.43 |
6.31/7.45 |
8.02/10.09 |
16.46/19.85 |
16.09/20.82 |
主配管(A) |
80 |
100 |
125 |
125 |
150 |
ポンプ |
80×65FSGD55.5E |
80×65FSGD55.5E |
100×80FS2F57.5AE |
100×80FS2G511AE |
125×100FS4K515AE |
ポンプ能力 |
25.0m×917L/min |
20.0m×1167L/min |
20.0m×1500L/min |
24.0m×2167L/min |
22.0m×2833L/min |
プール向け
型式 |
SPKN-120S5AN |
SPKN-140S5AN |
SPKN-160S5AN |
SPKN-190S5AN |
SPKN-220S5AN |
処理能力(m3/h) |
45 |
60 |
80 |
110 |
150 |
ろ過面積(m2) |
1.13 |
1.54 |
2.01 |
2.84 |
3.80 |
標準寸法 |
W(mm) |
2220 |
2795 |
2642 |
2944 |
3508 |
L(mm) |
2525 |
3125 |
3311 |
3521 |
4067 |
H(mm) |
2230 |
2350 |
2468 |
2606 |
2745 |
重量 |
運転重量(kg) |
3346 |
4705 |
6445 |
9070 |
12428 |
機器重量(kg) |
995 |
1350 |
1950 |
2550 |
3520 |
消費電力 (kW)/(kVA) |
50Hz |
4.34/5.42 |
6.30/7.66 |
8.30/10.50 |
11.87/14.94 |
16.26/21.85 |
60Hz |
4.23/5.22 |
6.30/7.66 |
8.30/10.50 |
11.87/14.94 |
16.26/21.85 |
主配管(A) |
80 |
100 |
125 |
125 |
150 |
ポンプ |
80×65FSFD53.7E |
80×65FSGD55.5E |
100×80FS2F57.5AE |
100×80FS2G511AE |
125×100FS4K515AE |
ポンプ処理能力 |
19.0m×750L/min |
24.0m×1000L/min |
21.0m×1333L/min |
26.0m×1833L/min |
23.5m×2500L/min |
※温浴の用途で処理能力48m3/h以下は、SPFシリーズをご利用ください。
※SPKNシリーズの小サイズもございます。お問い合わせください。
※※現地でろ過材の充填が必要です。(標準ろ過材…スーパーシリカS)
お願い:60Hz仕様は上記表と異なる場合があります(消費電力を除く)。60Hz仕様の詳細は図面をご確認ください。
