FRP製ろ過装置 SPKNシリーズ

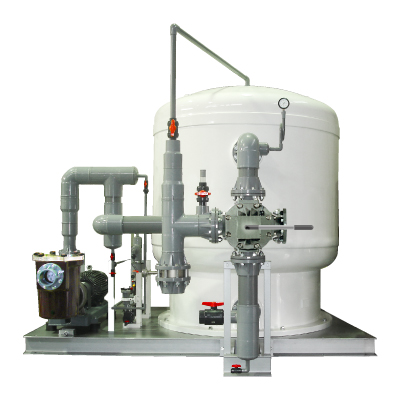

SPKN-S5 (浴槽/プール) 手動五方弁型積層ろ過装置
概要
型式:SPKN-S5
手動五方弁で手軽に操作の出来るタイプです。
※制御盤はオプションになります。
■メンテナンススペース
周囲500mm以上、前面・上部1000mm以上
■ろ過機ユニット最高使用圧力
0.39MPa
最高使用圧力:P=0.39MPa(4kgf/cm
2)
耐震強度:G=1.0G
■ヘアキャッチャ最高使用圧力
0.39MPa
■主な用途
温浴(温泉対応はオプション)、プール
上記以外の用途の場合はご相談ください。
仕様

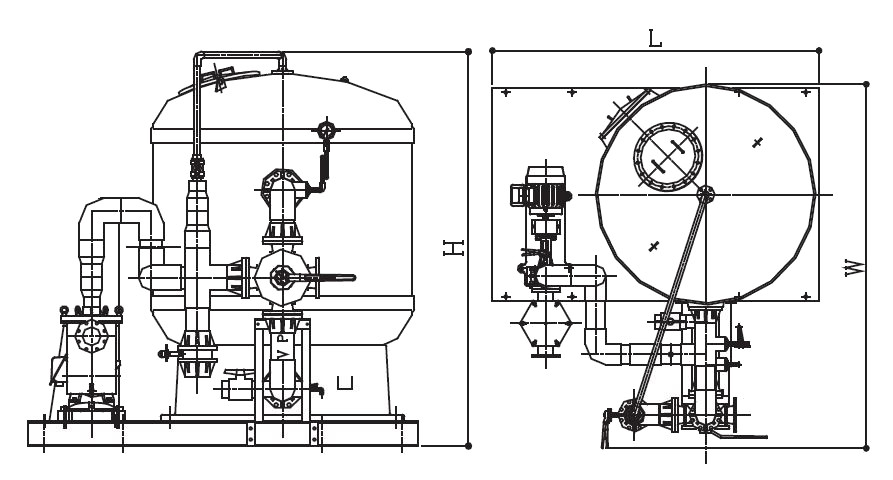

注意:各型式によって寸法図は異なります。
浴槽向け
型式 |
SPKN-120S5 |
SPKN-140S5 |
SPKN-160S5 |
SPKN-190S5 |
SPKN-220S5 |
処理能力(m3/h) |
55 |
70 |
90 |
130 |
170 |
ろ過面積(m2) |
1.13 |
1.54 |
2.01 |
2.84 |
3.80 |
標準寸法 |
W(mm) |
1962 |
2238 |
2571 |
2873 |
3340 |
L(mm) |
1904 |
2124 |
2376 |
2678 |
3080 |
H(mm) |
2230 |
2350 |
2468 |
2606 |
2745 |
重量 |
運転重量(kg) |
3132 |
4449 |
5856 |
8388 |
11601 |
機器重量(kg) |
811 |
1094 |
1411 |
1948 |
2818 |
消費電力 (kW)/(kVA) |
50Hz |
6.15/7.51 |
6.15/7.51 |
8.15/10.35 |
11.72/14.78 |
16.05/21.64 |
60Hz |
6.15/7.30 |
6.15/7.30 |
7.87/9.93 |
16.31/19.70 |
15.88/20.60 |
主配管(A) |
80 |
100 |
125 |
125 |
150 |
ポンプ |
80×65FSGD55.5E |
80×65FSGD55.5E |
100×80FS2F57.5AE |
100×80FS2G511AE |
125×100FS4K515AE |
ポンプ能力 |
25.0m×917L/min |
20.0m×1167L/min |
20.0m×1500L/min |
24.0m×2167L/min |
22.0m×2833L/min |
プール向け
型式 |
SPKN-120S5 |
SPKN-140S5 |
SPKN-160S5 |
SPKN-190S5 |
SPKN-220S5 |
処理能力(m3/h) |
45 |
60 |
80 |
110 |
150 |
ろ過面積(m2) |
1.13 |
1.54 |
2.01 |
2.84 |
3.80 |
標準寸法 |
W(mm) |
1962 |
2238 |
2571 |
2873 |
3340 |
L(mm) |
1854 |
2124 |
2376 |
2678 |
3080 |
H(mm) |
2230 |
2350 |
2468 |
2606 |
2745 |
重量 |
運転重量(kg) |
3107 |
4404 |
5856 |
8388 |
11601 |
機器重量(kg) |
786 |
1094 |
1411 |
1948 |
2818 |
消費電力 (kW)/(kVA) |
50Hz |
4.22/5.31 |
6.15/7.51 |
8.15/10.35 |
11.72/14.78 |
16.05/21.64 |
60Hz |
4.12/5.10 |
6.15/7.30 |
7.87/9.93 |
11.66/14.71 |
15.88/20.60 |
主配管(A) |
80 |
100 |
125 |
125 |
150 |
ポンプ |
80×65FSFD53.7E |
80×65FSGD55.5E |
100×80FS2F57.5AE |
100×80FS2G511AE |
125×100FS4K515AE |
ポンプ能力 |
19.0m×750L/min |
24.0m×1000L/min |
21.0m×1333L/min |
26.0m×1833L/min |
23.5m×2500L/min |
※温浴の用途で処理能力48m3/h以下は、SPFシリーズをご利用ください。
※SPKNシリーズの小サイズもございます。お問い合わせください。
※※現地でろ過材の充填が必要です。(標準ろ過材…スーパーシリカS)
お願い:60Hz仕様は上記表と異なる場合があります(消費電力を除く)。60Hz仕様の詳細は図面をご確認ください。
