FRP製ろ過装置 SPKNシリーズ
SPKN-S5ANTC6 (プール向け) フルスペック仕様積層ろ過装置


概要

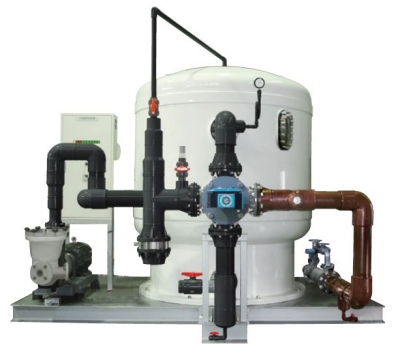

SPKN-S5ANTC6 フルスペック仕様積層ろ過装置
型式:SPKN-S5ANTC6

社団法人空気調和・衛生工学会 SHASE-G 2002-2006仕様

マイコン制御盤を用いた自動運転型です。
一度セットするとその内容が繰り返され、温度センサ・温調三方弁・熱交換器と、非接触型電子式水位制御装置・適温補給水ユニットにより、いつでも快適なプールの温度が保て、溢れるばかりの水位を保つことができます。
また、自動残留塩素濃度制御装置により安定した滅菌効果を発揮し、安全で安心な水を提供します。

■標準納期
40日間(特注納期:50日間)
■メンテナンススペース
周囲500mm以上、前面・上部1000mm以上
■最高使用圧力
0.59MPa
■タンク(缶太)仕様(缶太の特徴について
最高使用圧力:P=0.59MPa(6kgf/cm2
耐震強度:G=1.0G
■ヘアキャッチャ最高使用圧力
0.29MPa
■主な用途
温浴(温泉対応はオプション)、プール
上記以外の用途の場合はご相談ください。

ショウエイオンラインストアはコチラ

仕様

■プール向け:120S~220S
SPKN-S5ANTC6

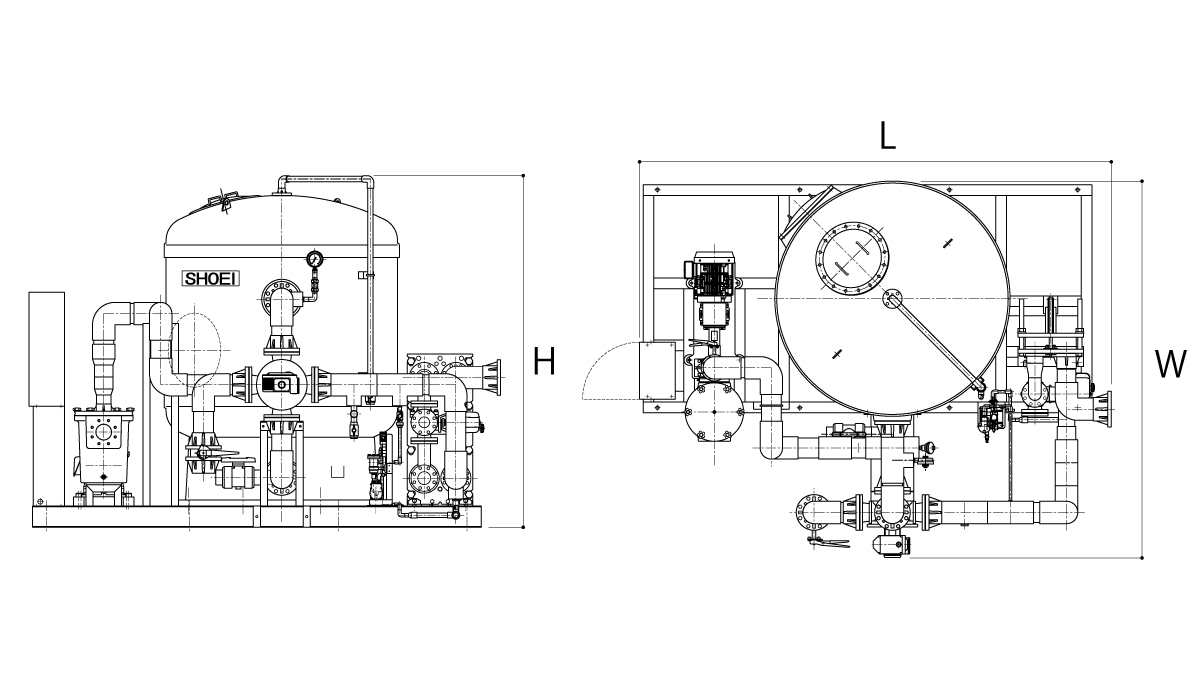

注意:各型式によって寸法図は異なります。

型式 SPKN-120S5ANTC6 SPKN-140S5ANTC6 SPKN-160S5ANTC6 SPKN-190S5ANTC6 SPKN-220S5ANTC6
処理能力(m3/h) 45 60 80 110 150
プール容量(m3 180 240 320 440 600
ろ過面積(m2 1.13 1.54 2.01 2.83 3.80
標準寸法 W(mm) 2220 2795 2645 2945 3510
L(mm) 3000 3150 3750 4000 4400
H(mm) 2230 2350 2470 2610 2745
重量 運転重量(kg) 3471 4975 6630 9390 12796
機器重量(kg) 1170 1700 2200 2915 3965
消費電力
(kW)/(kVA)
50Hz 4.81/5.34 7.04/7.86 9.44/10.46 13.62/15.46 18.48/20.52
60Hz 4.81/5.34 7.04/7.86 9.44/10.46 13.62/15.46 18.48/20.52
主配管(A) 80 100 125 125 150
ポンプ 80×65FSFD53.7E 80×65FSGD55.5E 100×80FS2F57.5AE 100×80FS2G511AE 125×100FS4K515AE
ポンプ能力 19.0m×750L/min 24.0m×1000L/min 21.0m×1333L/min 26.0m×1833L/min 23.5m×2500L/min
ろ過材粒径と
積層厚(mm)
0.6mm(No.2) 600 600 600 600 600
5mm(No.4) 100 150 150 150 150
10mm(No.5) 100 150 150 150 150
20mm(No.6) 150 150 150 150 150
タンク 型式 KTN120-6-120-80A KTN140-6-120-100A KTN160-6-120-125A KTN190-6-120-125A KTN220-6-120-150A
耐震強度 1.0G 1.0G 1.0G 1.0G 1.0G
覗き窓 80×260 80×260 80×260 80×260 80×260
仕様 ヘアキャッチャ
(最高使用圧力0.29MPa)
MCGN-80 MCGN-80 MCGS-100 MCGS-100 MCGS-125
インバータ(kw) 3.7 5.5 7.5 11 15
納期 40日間(特注納期:50日間)

※現地でろ過材の充填が必要です。(標準ろ過材…スーパーシリカS)
お願い:60Hz仕様は上記表と異なる場合があります(消費電力を除く)。60Hz仕様の詳細は図面をご確認ください。
