異径ソケットブッシュ　らん

▼概要　
▼型式　
▼特長　
▼仕様

概要

簡単施工の異径ソケットブッシュです。
樹脂配管の途中に圧力計・温度センサなどを簡単に取り付けられます。
材質は［VP・HIVP・HTVP］の3種、サイズは25A～125Aから選べ、
ねじ込み部分は標準のRc1/2(15A)のほか、特注にてRc3/4(20A)にもできます。
（但しHTVPはRc3/4対応不可

■標準納期

即納^※
※在庫状況によりお時間をいただく場合がございます

■ネジ部

・Rc(テーパーメネジ)1/2
・Rc(テーパーメネジ)3/4　※YVP、YHIのみ

型式

特長

仕様


内口径		YVP(VP仕様)		YHI(HIVP仕様)		YHT(HTVP仕様)
A呼称	B呼称	ネジ部15A	ネジ部20A	ネジ部15A	ネジ部20A	ネジ部15A^※
25A	1	YVP-25		YHI-25		YHT-25
32A	1 1/4	YVP-32		YHI-32		YHT-32
40A	1 1/2	YVP-40		YHI-40		YHT-40
50A	2	YVP-50		YHI-50		YHT-50
65A	2 1/2	YVP-65		YHI-65		YHT-65
80A	3	YVP-80		YHI-80		YHT-80
100A	4	YVP-100		YHI-100		YHT-100
125A	5	YVP-125		YHI-125		YHT-125

※YHT(HTVP仕様)はネジ部15Aのみのご用意となっております。

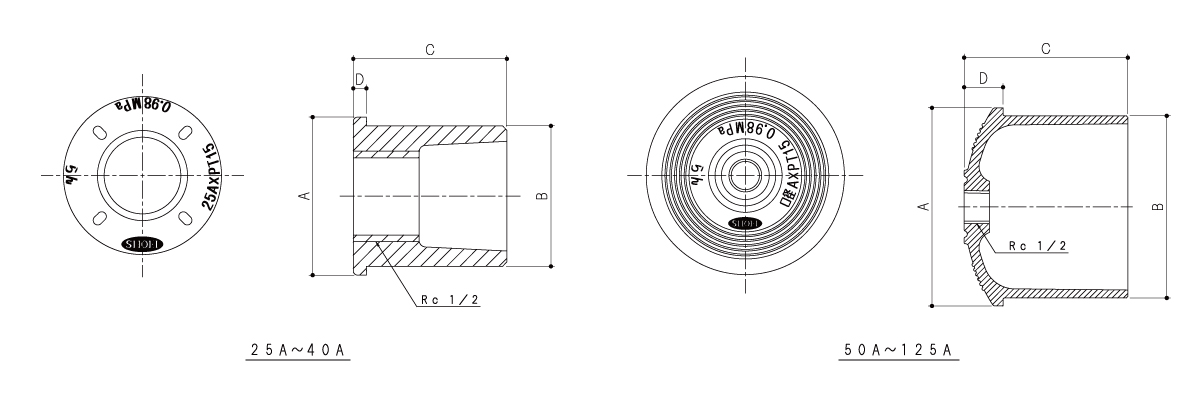

写真をクリックで拡大表示

内口径		重量(g)	寸法A(mm)	寸法C(mm)
A呼称	B呼称	重量(g)	寸法A(mm)	寸法C(mm)
25A	1	22	36.0	38.0
32A	1 1/4	38	42.0	43.0
40A	1 1/2	56	53.0	49.0
50A	2	93	66.0	63.5
65A	2 1/2	159	82.0	74.0
80A	3	220	96.0	81.0
100A	4	386	124.0	105.0
125A	5	562	150.0	129.0
