継手・金物 浴槽・プール金物 蓮ステンレス製金物
概要
プールへの使用に適した、SUS304製の吸込口・吐出口金物、防水金物です。
※在庫状況によりお時間をいただく場合もございます
■材質
SUS304■標準納期
即納※ （80A以上は20日間・SRK80以上は30日間）※在庫状況によりお時間をいただく場合もございます
仕様
| 型式 | 寸法：A×B×C（mm） | 標準納期 | |
| 吐出口S （流量調節タイプ） ※B寸法は目皿の厚さ含みます。  |
S40 | Φ120×56×40A Rp1-1/2 | 即納※ |
| S50 | Φ120×63×50A Rp2 | ||
| S65 | Φ140×72×65A Rp2-1/2 | ||
| S80 | Φ150×72×80A Rp3 | 20日間 | |
| 吐出口SN ※B寸法は目皿の厚さ含みます。  |
SN25 | Φ100×54×25A Rp1 | 即納※ |
| SN32 | Φ100×58×32A Rp1-1/4 | ||
| SN40 | Φ120×54×40A Rp1-1/2 | ||
| SN50 | Φ120×60×50A Rp2 | ||
| SN65 | Φ140×69×65A Rp2-1/2 | ||
| SN80 | Φ160×72×80A Rp3 | 20日間 | |
| 吸込口SRN ※B寸法は目皿の厚さ含みます。  |
SRN25 | Φ110×54×25A Rp1 | 即納※ |
| SRN32 | Φ130×57×32A Rp1-1/4 | ||
| SRN40 | Φ140×57×40A Rp1-1/2 | ||
| SRN50 | Φ160×63×50A Rp2 | ||
| SRN65 | Φ200×73×65A Rp2-1/2 | ||
| SRN80 | Φ240×76×80A Rp3 | 20日間 | |

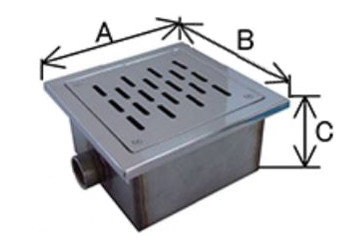

| 吸込口SR／SRK ※B寸法は目皿の厚さ含みます。  |
SR25 | 200×200×100 Rp1 | 即納※ |
| SR32 | 200×200×100 Rp1-1/4 | ||
| SR40 | 200×200×100 Rp1-1/2 | ||
| SRK50 | 250×250×125 Rp2 | ||
| SRK65 | 250×250×125 Rp2-1/2 | ||
| SRK80 | 300×300×150 Rp3 | 30日間 | |
| SRK100 | 300×300×170 Rp4 | ||
| SRK125 | 500×500×200 10K-F | ||
| SRK150 | 550×550×250 10K-F | ||
| SRK200 | 800×800×300 10K-F | ||
防水用金物BSN |
BSN25 | 118×43×25A Rp1 | 即納※ |
| BSN32 | 127×48×32A Rp1-1/4 | ||
| BSN40 | 133×48×40A Rp1-1/2 | ||
| BSN50 | 166×56×50A Rp2 | ||
| BSN65 | 182×65×65A Rp2-1/2 | ||
| BSN80 | 195×71×80A Rp3 | 20日間 | |
| BSN100 | 221×83×100A Rp4 |
※在庫状況によりお時間をいただく場合もございます
注意事項
吸込口を設置する際の注意事項
・吸込金物は、必ず2個以上の設置を行う。
・吸込口の設置は、必ず開口率の大きい吸込金物を使用する。
・金物の浴槽内設置場所は、吸込口の間隔をあけて底面に設置する。
・吐出口用金物は開口率が低く、2個を設置されたとしても流速が高いため、絶対に吸込口として使用してはならない。
・吸込金物は、必ず2個以上の設置を行う。
・吸込口の設置は、必ず開口率の大きい吸込金物を使用する。
・金物の浴槽内設置場所は、吸込口の間隔をあけて底面に設置する。
・吐出口用金物は開口率が低く、2個を設置されたとしても流速が高いため、絶対に吸込口として使用してはならない。
浴槽・プール内吸込事故防止を徹底するため、設計・施工時に必ず実行してください。
吸込口に関してのJIS規格 JIS C9335-2-60過流浴槽の個別注意事項
規格内容
22.103 過流浴槽機器は、髪の毛が吸水口の穴に吸い込まれることがないような構造でなければならない。
ただし、危険を生じなければこの限りではない。
適否、次の試験によって判断する。
機器は、設置説明書に従って設置し、通常動作に限定された通り、水を入れる。
50gの細い又は中間の太さの人間の髪の毛を、直径25mmで長さ300mmの木製の棒に取り付け、自由に動く部分の長さを400mmとする。髪の毛は、2分間以上浴槽の水につけておく。 髪の毛の自由部分を吸水口に置く。機器に定格電圧を供給する。動作中の髪の毛を一方の側から他方の側へ2.5分間にわたって動かし、パイプの中に完全に吸い込まれるように試みる。
―垂直に棒を引っ張る
―垂直に対して約40°の角度の方向に棒を引っ張る。
力は、20N以下でなければならない。
（以下略）
| 名称 | 開口面積（m2） | 流量（m3/h） | 流速（m/s） | 吸込力（N） | 損失水頭（m） | |
| 吐出金物 | ||||||
| S40 | 0.00162 | 6 | 1.03 | － | 0.1以下 | |
| S50 | 0.00162 | 10.5 | 1.8 | 0.2以下 | ||
| S65 | 0.00424 | 17.5 | 1.15 | 0.1以下 | ||
| S80 | 0.00568 | 24 | 1.17 | 0.1以下 | ||
| SN25 | 0.00096 | 1.5 | 0.43 | 0.1以下 | ||
| SN32 | 0.00096 | 3 | 0.87 | 0.1以下 | ||
| SN40 | 0.00164 | 6 | 1.02 | 0.1以下 | ||
| SN50 | 0.00164 | 10.5 | 1.78 | 0.2以下 | ||
| SN65 | 0.00323 | 17.5 | 1.51 | 0.1以下 | ||
| SN80 | 0.0048 | 24 | 1.39 | 0.1以下 | ||
| 吸込金物 | SRN25 | 0.00124 | 1.5 | 0.34 | 0.78 | 0.1以下 |
| SRN32 | 0.0025 | 3 | 0.33 | 0.76 | 0.1以下 | |
| SRN40 | 0.00323 | 6 | 0.52 | 1.2 | 0.1以下 | |
| SRN50 | 0.0048 | 10.5 | 0.61 | 1.4 | 0.2以下 | |
| SRN65 | 0.00808 | 17.5 | 0.6 | 1.38 | 0.2以下 | |
| SRN80 | 0.01274 | 24 | 0.52 | 1.2 | 0.2以下 | |
| SR25 | 0.00311 | 1.5 | 0.13 | 0.07 | 0.1以下 | |
| SR32 | 0.00311 | 3 | 0.27 | 0.15 | 0.1以下 | |
| SR40 | 0.00311 | 6 | 0.54 | 0.3 | 0.1以下 | |
| SRK50 | 0.00605 | 10.5 | 0.48 | 0.27 | 0.1以下 | |
| SRK65 | 0.00605 | 17.5 | 0.8 | 0.45 | 0.2以下 | |
| SRK80 | 0.0102 | 24 | 0.65 | 0.37 | 0.2以下 | |
| SRK100 | 0.0102 | 30 | 0.82 | 0.46 | 0.2以下 |
