継手・金物 浴槽・プール金物 蓮耐熱樹脂製金物
概要
耐蝕・耐熱性に優れた 耐熱温泉仕様 浴槽金物
温泉など腐蝕性の高い水に適した、耐熱樹脂製の吸込口・吐出口金物です。
※在庫状況によりお時間をいただく場合もございます
・吸込口・吐出口80A・100A：20日間
・防水用金物80A・100A：10日間
・防水用金物アスファルト防水用強化タイプ：20日間
・排水金物：20日間
・挟込型吐出口：7日間
・集毛付挟込吸込口：7日間
温泉など腐蝕性の高い水に適した、耐熱樹脂製の吸込口・吐出口金物です。
■材質
本体=耐熱樹脂／目皿=SUS316■標準納期
・吸込口・吐出口・防水用金物：即納※※在庫状況によりお時間をいただく場合もございます
・吸込口・吐出口80A・100A：20日間
・防水用金物80A・100A：10日間
・防水用金物アスファルト防水用強化タイプ：20日間
・排水金物：20日間
・挟込型吐出口：7日間
・集毛付挟込吸込口：7日間
仕様
| 型式 | ΦA×B×口径A（mm） | 標準納期 | |
| 吐出口V ※B寸法は目皿の厚さ含みます。   |
V25 | 120×65×25 | 即納※ |
| V32 | 120×67×32 | ||
| V40 | 140×72×40 | ||
| V50 | 140×77×50 | ||
| V65 | 174×96×65 | ||
| V80 | 174×97×80 | 20日間 | |
| V100 | 204×122×100 | ||
| 吸込口VR ※B寸法は目皿の厚さ含みます。   |
VR25 | 140×65×25 | 即納※ |
| VR32 | 140×67×32 | ||
| VR40 | 174×72×40 | ||
| VR50 | 174×77×50 | ||
| VR65 | 204×96×65 | ||
| VR80 | 204×97×80 | 20日間 | |
| VR100 | 244×122×100 | ||
防水用金物BV  |
BV25 | 120×82×25 | 即納※ |
| BV32 | 140×89×32 | ||
| BV40 | 150×99×40 | ||
| BV50 | 160×109×50 | ||
| BV65 | 180×145×65 | ||
| BV80 | 210×155×80 | 10日間 | |
| BV100 | 240×200×100 | ||
| 防水用金物BVS ※アスファルト防水用強化タイプ   |
BVS25 | 130×82×25 | 20日間 |
| BVS32 | 150×89×32 | ||
| BVS40 | 150×99×40 | ||
| BVS50 | 170×109×50 | ||
| BVS65 | 200×145×65 | ||
| BVS80 | 230×155×80 | ||
| BVS100 | 260×200×100 |
※在庫状況によりお時間をいただく場合もございます
| 型式 | ΦA×ΦB×H（mm） | 標準納期 | |
排水金物HV  |
HV40 | 48×90×101 | 20日間 |
| HV50 | 60×100×111 | ||
| HV65 | 76×115×111 | ||
| HV80 | 89×130×116 | ||
| 排水金物HVU※ （和風浴槽シリーズ悠湯専用）   |
HVU40 | 40×120×101 | |
| HVU50 | 60×130×111 | ||
| HVU65 | 76×130×111 | ||
| HVU80 | 89×150×116 |
※「和風浴槽シリーズ悠湯」専用製品のため、浴槽とのセット販売のみとなります。
| 型式 | A×B×口径（mm） | 標準納期 | |
挟込型金物(吐出口) |

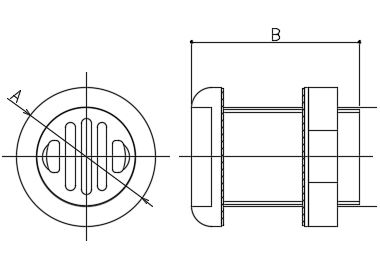

KR-25 | Φ70×85×Rc1 | 7日間 |
挟込型金物(吐出口) |

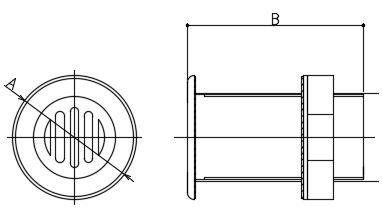

KS-25 | Φ70×100×Rc1 | |
集毛付挟込形吸込口 |

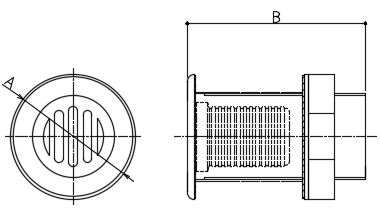

KS-25S | Φ70×100×Rc1 | |

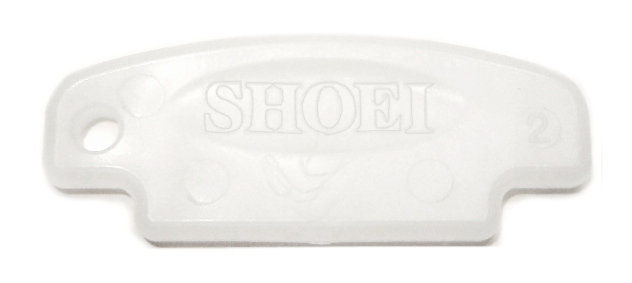

蓋取付金物（別売） |
― | ― | 即納※ |
※在庫状況によりお時間をいただく場合もございます
注意事項

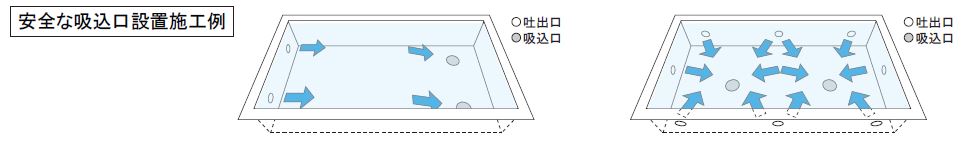

吸込口を設置する際の注意事項
・吸込金物は、必ず2個以上の設置を行う。
・吸込口の設置は、必ず開口率の大きい吸込金物を使用する。
・金物の浴槽内設置場所は、吸込口の間隔をあけて底面に設置する。
・吐出口用金物は開口率が低く、2個を設置されたとしても流速が高いため、絶対に吸込口として使用してはならない。
・吸込金物は、必ず2個以上の設置を行う。
・吸込口の設置は、必ず開口率の大きい吸込金物を使用する。
・金物の浴槽内設置場所は、吸込口の間隔をあけて底面に設置する。
・吐出口用金物は開口率が低く、2個を設置されたとしても流速が高いため、絶対に吸込口として使用してはならない。
浴槽・プール内吸込事故防止を徹底するため、設計・施工時に必ず実行してください。
吸込口に関してのJIS規格 JIS C9335-2-60過流浴槽の個別注意事項
規格内容
22.103 過流浴槽機器は、髪の毛が吸水口の穴に吸い込まれることがないような構造でなければならない。
ただし、危険を生じなければこの限りではない。
適否、次の試験によって判断する。
機器は、設置説明書に従って設置し、通常動作に限定された通り、水を入れる。
50gの細い又は中間の太さの人間の髪の毛を、直径25mmで長さ300mmの木製の棒に取り付け、自由に動く部分の長さを400mmとする。髪の毛は、2分間以上浴槽の水につけておく。 髪の毛の自由部分を吸水口に置く。機器に定格電圧を供給する。動作中の髪の毛を一方の側から他方の側へ2.5分間にわたって動かし、パイプの中に完全に吸い込まれるように試みる。
―垂直に棒を引っ張る
―垂直に対して約40°の角度の方向に棒を引っ張る。
力は、20N以下でなければならない。
（以下略）
| 名称 | 開口面積（m2） | 流量（m3/h） | 流速（m/s） | 吸込力（N） | 損失水頭（m） | |
| 吐出金物 | V25 | 0.0017 | 1.5 | 0.25 | － | 0.1以下 |
| V32 | 0.0017 | 3 | 0.49 | 0.1以下 | ||
| V40 | 0.00268 | 6 | 0.62 | 0.1以下 | ||
| V50 | 0.00268 | 10.5 | 1.09 | 0.2以下 | ||
| V65 | 0.00514 | 17.5 | 0.95 | 0.1以下 | ||
| V80 | 0.00514 | 24 | 1.3 | 0.1以下 | ||
| V100 | 0.00808 | 30 | 1.03 | 0.1以下 | ||
| 吸込金物 | VR25 | 0.00268 | 1.5 | 0.16 | 0.37 | 0.1以下 |
| VR32 | 0.00268 | 3 | 0.31 | 0.71 | 0.1以下 | |
| VR40 | 0.00514 | 6 | 0.32 | 0.74 | 0.1以下 | |
| VR50 | 0.00514 | 10.5 | 0.57 | 1.31 | 0.2以下 | |
| VR65 | 0.00808 | 17.5 | 0.6 | 1.38 | 0.2以下 | |
| VR80 | 0.00808 | 24 | 0.83 | 1.91 | 0.2以下 | |
| VR100 | 0.01355 | 30 | 0.62 | 1.42 | 0.2以下 |
