アトラクション・リラクゼーション機器 マイクロバブル酸素泉製造装置 湯白
YON-N Ver.O2 MCMヘアキャッチャ仕様
概要
型式：YON-N
吸気が酸素ボンベによるO
2のマイクロバブル酸素泉製造装置です。
機器内ヘアキャッチャにはフランジの取付位置・面間寸法・口径の変更が可能なMCMを使用。
高濃度炭酸効果、マイクロオキシド効果をお楽しみいただけます。
※酸素ボンベが別途必要になります。
■使用可能温度範囲
5～50℃
■メンテナンススペース
周囲600ｍｍ
仕様
| 型式 |
YON-1N |
YON-2N |
YON-3.5N |
YON-5.5N |
YON-8N |
| 本体寸法（mm） |
W |
610 |
650 |
820 |
| L |
1000 |
1080 |
1240 |
| H |
970 |
1040 |
1190 |
| 運転重量（kg） |
105 |
110 |
115 |
120 |
130 |
| 機器重量（kg） |
95 |
100 |
105 |
110 |
120 |
| 電源 |
AC200V 3相 50/60Hz |
消費電力
（kW）／（kVA） |
50Hz |
1.74／1.39 |
2.98／2.37 |
3.74／2.98 |
4.33／3.46 |
7.18／5.74 |
| 60Hz |
1.73／1.37 |
2.98／2.38 |
3.96／3.16 |
4.73／3.77 |
7.18／5.74 |
| 対象水 |
水道水の水質基準に適合した水 |
| 溶解方式 |
気液混合撹拌圧縮方式 |
| 適用浴槽容量（表面積） |
1.0m3(1.67m2) |
2.0m3(3.33m2) |
3.5m3(5.83m2) |
5.5m3(9.17m2) |
8.0m3(13.3m2) |
| 使用流量（L/min） |
60 |
90 |
120 |
150 |
180 |
| 接続口径（A） |
25 |
32 |
40 |
50 |
50 |
| ヘアキャッチャ |
MCMN-32 |
MCMN-40 |
| 操作表示部 |
タッチパネル方式 |
| 付属品 |
マイクロオキシド発生用ノズル（30L/min 1ヶ） |
| 2ヶ |
3ヶ |
4ヶ |
5ヶ |
6ヶ |
| オプション |
酸素ガスボンベ/ガス圧力調節器ボンベ |
注意：60Hz仕様は上記表と異なる場合があります（消費電力を除く）。60Hz仕様の詳細は図面をご確認ください。
試運転費用、メンテナンス費用は別途となります。

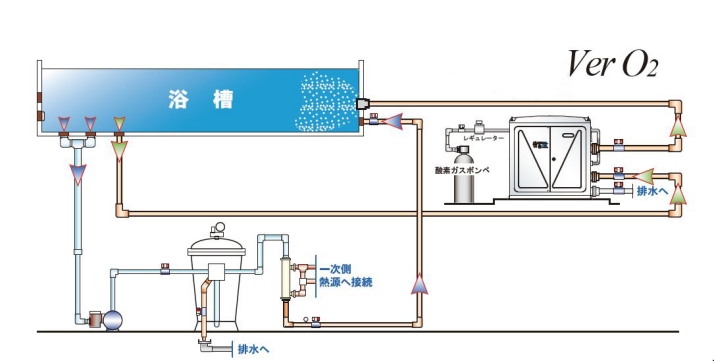

システムフロー図
