アトラクション・リラクゼーション機器 マイクロバブル酸素泉製造装置 湯白
YON-NA Ver.Air MCMヘアキャッチャ仕様


概要

YON-NA 湯白 Ver.Air MCMヘアキャッチャ仕様
型式:YON-NA

吸気がAirのマイクロバブル酸素泉製造装置です。
機器内ヘアキャッチャにはフランジの取付位置・面間寸法・口径の変更が可能なMCMを使用。
マイクロオキシド効果をお楽しみいただけます。

■使用可能温度範囲
5~50℃
■メンテナンススペース
周囲600mm

ショウエイオンラインストアはコチラ

仕様

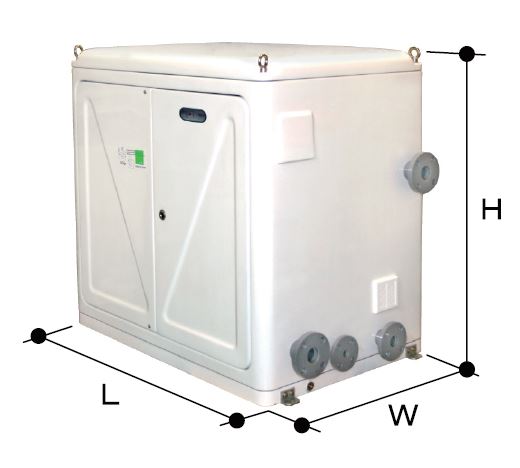

YON-NA 湯白 Ver.Air MCMヘアキャッチャ仕様外形図
型式 YON-1NA YON-2NA YON-3.5NA YON-5.5NA YON-8NA
本体寸法(mm) W 610 650 820
L 1000 1080 1240
H 970 1040 1190
運転重量(kg) 110 115 120 125 135
機器重量(kg) 100 105 110 115 125
電源 AC200V 3相 50/60Hz
消費電力
(kW)/(kVA)
50Hz 1.49/1.84 2.47/3.08 3.08/3.84 3.56/4.43 5.61/6.98
60Hz 1.47/1.83 2.48/3.08 3.26/4.06 3.87/4.83 5.84/7.28
対象水 水道水の水質基準に適合した水
溶解方式 気液混合撹拌圧縮方式
適用浴槽容量(表面積) 1.0m3(1.67m2) 2.0m3(3.33m2) 3.5m3(5.83m2) 5.5m3(9.17m2) 8.0m3(13.3m2)
使用流量(L/min) 60 90 120 150 180
接続口径(A) 25 32 40 50 50
ヘアキャッチャ MCMN-32 MCMN-40
操作表示部 タッチパネル方式
付属品 マイクロオキシド発生用ノズル(30L/min 1ヶ)
2ヶ 3ヶ 4ヶ 5ヶ 6ヶ

注意:60Hz仕様は上記表と異なる場合があります(消費電力を除く)。60Hz仕様の詳細は図面をご確認ください。
試運転費用、メンテナンス費用別途となります。

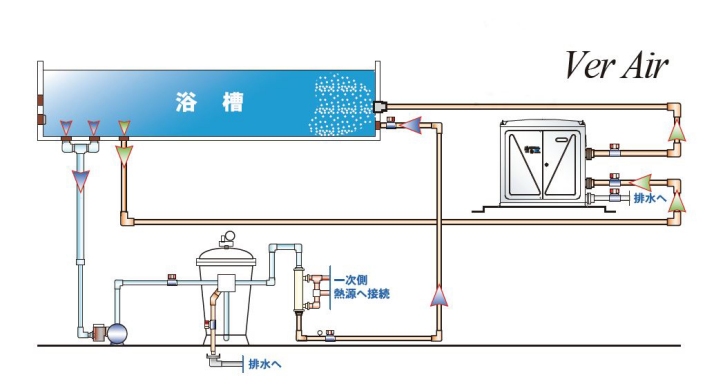

システムフロー図
