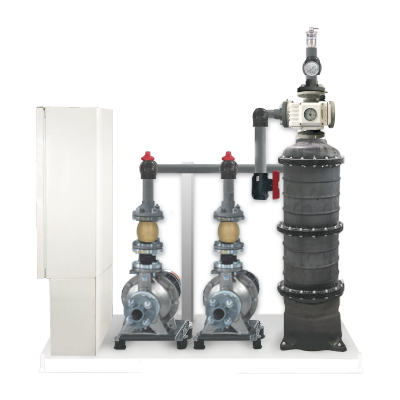

雨水ろ過装置 全自動雨水逆洗カセットフィルターろ過装置
SCFR2-CAF 標準仕様+遠隔監視
概要
型式:SCFR2-CAF
自動運転に加えて、遠隔監視システムが備わっています。
ろ過・逆洗ポンプが陸上ポンプで、ポンプが2台ついたタイプです。
■メンテナンススペース
周囲500mm以上、前面・上部・側面1000mm以上
■ろ過機本体最高使用圧力
0.59MPa
仕様

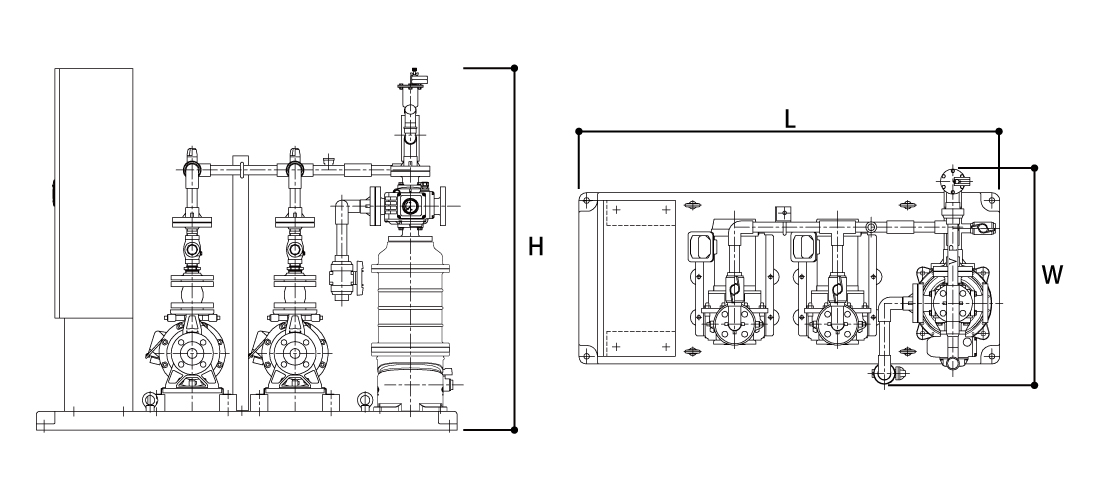

注意:各型式によって寸法図は異なります。
型式 |
SCFR2-3CAF |
SCFR2-6CAF |
SCFR2-9CAF |
SCFR2-12CAF |
SCFR2-20CAF |
処理能力(m3/h) |
3 |
6 |
9 |
12 |
20 |
ろ過材 |
CF150×1 |
CF150×2 |
CF150×3 |
CF150×4 |
CF340×1 |
運転重量(kg) |
155 |
174 |
188 |
224 |
311 |
機器重量(kg) |
141 |
151 |
156 |
181 |
229 |
消費電力 (kW)/(kVA) |
50Hz |
0.57/0.78 |
0.95/1.23 |
1.01/1.23 |
1.76/2.3 |
1.75/2.32 |
60Hz |
0.96/1.19 |
0.96/1.19 |
0.96/1.19 |
1.82/2.23 |
2.52/3.21 |
標準寸法 |
W(mm) |
690 |
710 |
725 |
720 |
1,000 |
L(mm) |
1,350 |
1,350 |
1,350 |
1,450 |
1,600 |
H(mm) |
1,165 |
1,440 |
1,725 |
1,975 |
1,630 |
メンテナンススペース:周囲500mm以上、前面/上部/側面1000mm以上
参考フロー図
※全自動雨水逆洗カセットフィルターろ過装置に「遠隔監視」と「雑用水槽塩素濃度制御」がついたフロー図です。
