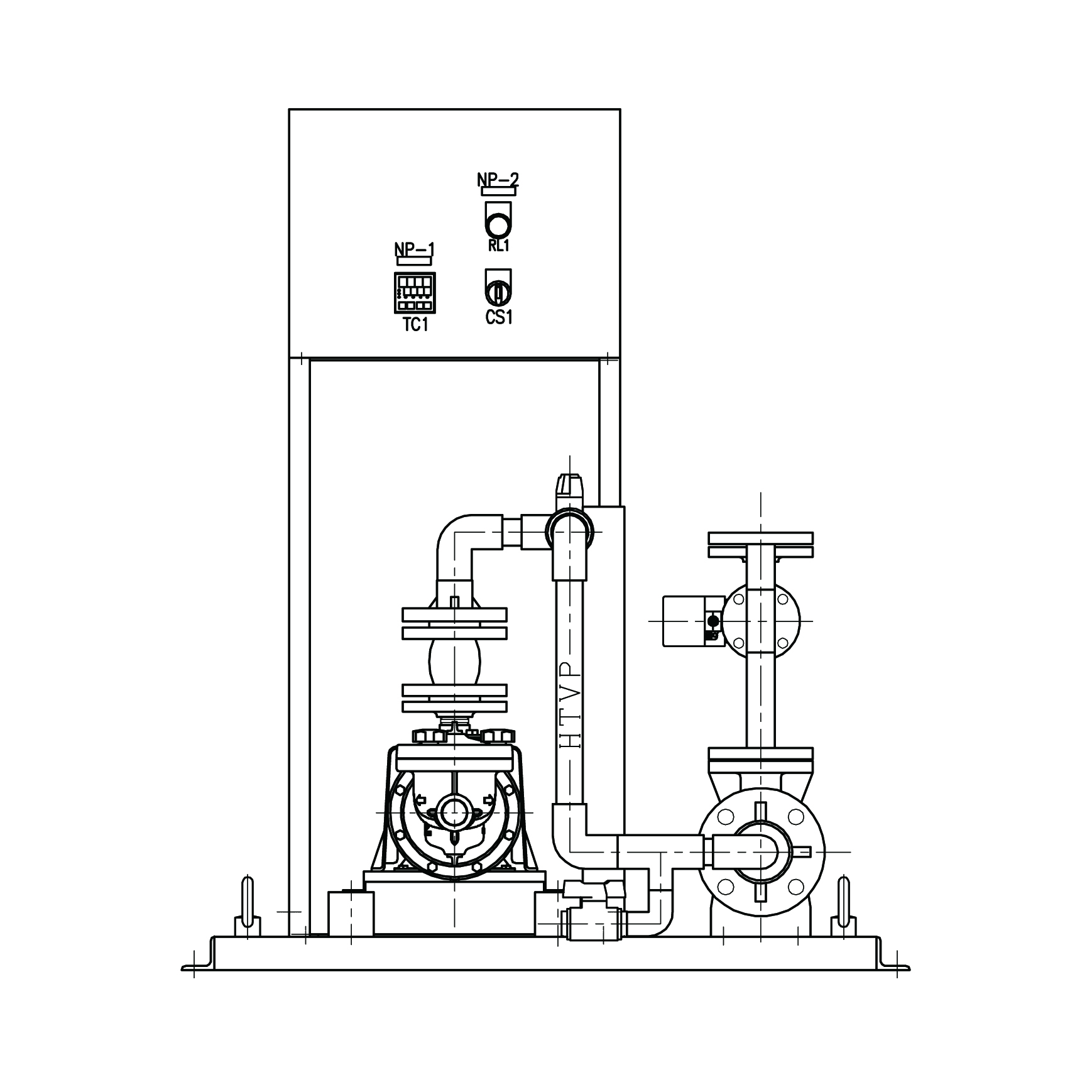

昇温装置 自動温度調節ユニット
HEPC ポンプ付き
概要
型式：HEPC
自動温度調節ユニットHECに、ポンプが付いたタイプです。
■メンテナンススペース
周囲600mm
■標準納期
20日間（特注納期：30日間）
仕様
|
型式 |
仕様 |
| 標準 |
HEPC |
熱交換器・温調三方弁・ON/OFF制御・高温異常・SUSベースセット
・専用操作盤・デジタル表示・ポンプ・ヘアキャッチャ |
| 1 |
HEPLC |
【標準】+ラインポンプ |
| 2 |
HEPWC |
【標準】+適温補給水・水位センサ |
| 3 |
HEPWLC |
【標準】+適温補給水・水位センサ・ラインポンプ |

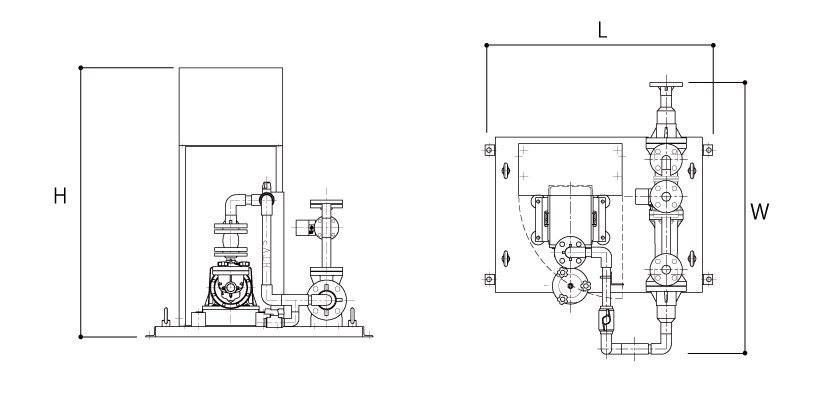

■標準(型式：HEPC)
注意：各型式によって寸法図は異なります。
| 型式 |
HEPC-3 |
HEPC-4 |
HEPC-6 |
HEPC-8 |
HEPC-9 |
HEPC-10 |
| （kcal/h） |
15,000 |
30,000 |
60,000 |
105,000 |
175,000 |
240,000 |
| 寸法(mm) |
W |
1,050 |
995 |
1,170 |
1,260 |
1,530 |
1,805 |
| L |
880 |
950 |
950 |
1,050 |
1,200 |
1,300 |
| H |
1,040 |
1,050 |
1,050 |
1,050 |
1,050 |
1,050 |
| 機器重量(kg) |
86 |
116 |
128 |
152 |
200 |
252 |
消費電力
(kW/kVA) |
50Hz |
0.42／0.70 |
0.54／0.73 |
0.97／1.18 |
1.70／2.26 |
2.46／3.30 |
4.22／5.30 |
| 60Hz |
0.41／0.60 |
0.94／1.15 |
0.95／1.15 |
1.82／2.19 |
2.55／3.16 |
4.11／5.10 |
注意：60Hz仕様は上記表と異なる場合があります（消費電力を除く）。60Hz仕様の詳細は図面をご確認ください。

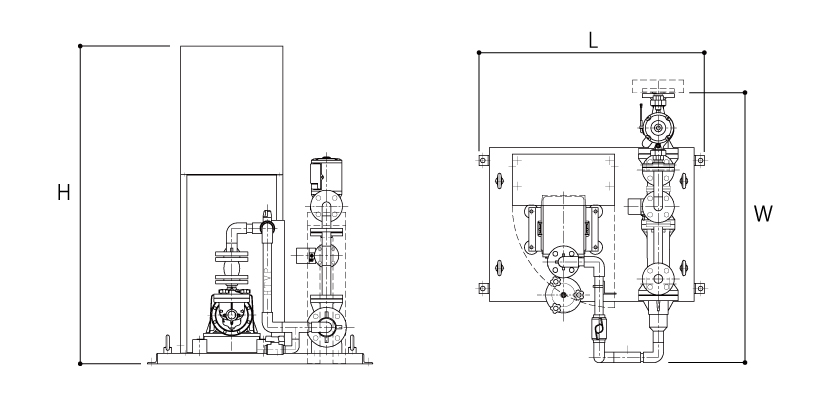

■1(型式：HEPLC)
注意：各型式によって寸法図は異なります。
| 型式 |
HEPLC-3 |
HEPLC-4 |
HEPLC-6 |
HEPLC-8 |
HEPLC-9 |
HEPLC-10 |
| （kcal/h） |
15,000 |
30,000 |
60,000 |
105,000 |
175,000 |
240,000 |
| 寸法(mm) |
W |
1,050 |
1,025 |
1,175 |
1,290 |
1,530 |
1,805 |
| L |
880 |
950 |
950 |
1,050 |
1,200 |
1,300 |
| H |
1,240 |
1,250 |
1,250 |
1,250 |
1,250 |
1,250 |
| 機器重量(kg) |
106 |
143 |
160 |
189 |
241 |
293 |
消費電力
(kW/kVA) |
50Hz |
0.55／0.86 |
0.82／1.18 |
1.24／1.63 |
2.18／2.95 |
3.27／4.44 |
5.03／6.45 |
| 60Hz |
0.56／0.78 |
1.22／1.60 |
1.23／1.60 |
2.31／2.84 |
3.49／4.27 |
5.05／6.20 |
注意：60Hz仕様は上記表と異なる場合があります（消費電力を除く）。60Hz仕様の詳細は図面をご確認ください。

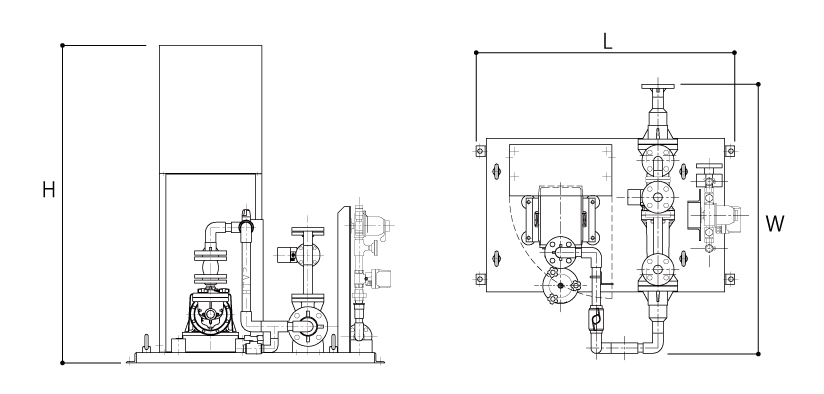

■2(型式：HEPWC)
注意：各型式によって寸法図は異なります。
| 型式 |
HEPWC-3 |
HEPWC-4 |
HEPWC-6 |
HEPWC-8 |
HEPWC-9 |
HEPWC-10 |
| （kcal/h） |
15,000 |
30,000 |
60,000 |
105,000 |
175,000 |
240,000 |
| 寸法(mm) |
W |
1,050 |
995 |
1,170 |
1,260 |
1,530 |
1,805 |
| L |
1,010 |
1,080 |
1,080 |
1,190 |
1,330 |
1,430 |
| H |
1,240 |
1,250 |
1,250 |
1,250 |
1,250 |
1,250 |
| 機器重量(kg) |
100 |
129 |
141 |
169 |
217 |
270 |
消費電力
(kW/kVA) |
50Hz |
0.43／0.71 |
0.56／0.75 |
0.98／1.20 |
1.72／2.27 |
2.47／3.31 |
4.23／5.32 |
| 60Hz |
0.43／0.61 |
0.96／1.16 |
0.97／1.16 |
1.84／2.20 |
2.57／3.17 |
4.13／5.11 |
注意：60Hz仕様は上記表と異なる場合があります（消費電力を除く）。60Hz仕様の詳細は図面をご確認ください。

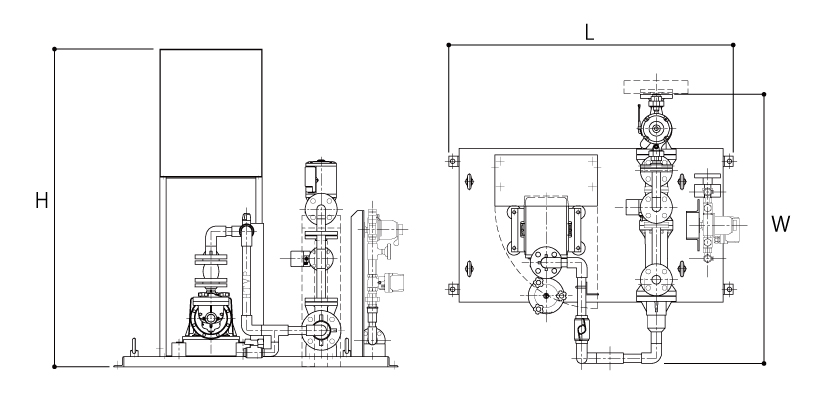

■3(型式：HEPWLC)
注意：各型式によって寸法図は異なります。
| 型式 |
HEPWLC-3 |
HEPWLC-4 |
HEPWLC-6 |
HEPWLC-8 |
HEPWLC-9 |
HEPWLC-10 |
| （kcal/h） |
15,000 |
30,000 |
60,000 |
105,000 |
175,000 |
240,000 |
| 寸法(mm) |
W |
1,050 |
1,025 |
1,175 |
1,290 |
1,530 |
1,805 |
| L |
1,110 |
1,150 |
1,150 |
1,240 |
1,380 |
1,430 |
| H |
1,240 |
1,250 |
1,250 |
1,250 |
1,250 |
1,250 |
| 機器重量(kg) |
117 |
158 |
170 |
202 |
255 |
307 |
消費電力
(kW/kVA) |
50Hz |
0.57／0.87 |
0.84／1.20 |
1.26／1.65 |
2.20／2.96 |
3.29／4.45 |
5.05／6.46 |
| 60Hz |
0.58／0.79 |
1.24／1.61 |
1.25／1.61 |
2.33／2.86 |
3.50／4.28 |
5.06／6.22 |
注意：60Hz仕様は上記表と異なる場合があります（消費電力を除く）。60Hz仕様の詳細は図面をご確認ください。
