昇温装置 自動温度調節ユニット
HEC
概要
型式:HEC
自動温度調節ユニットの制御付きタイプです。
※小型は
小型浴槽用昇温ユニット 子熱もございます。
■メンテナンススペース
周囲600mm
■標準納期
20日間(特注納期:30日間)
仕様
制御内容によって型式が異なります。標準を含め計4種類からお選びいただけます。
|
型式 |
仕様 |
標準 |
HEC |
熱交換器・温調三方弁・ON/OFF制御・高温異常 ・SUSベースセット・専用操作盤・デジタル表示 |
1 |
HELC |
【標準】+ラインポンプ |
2 |
HEWC |
【標準】+適温補給水・水位センサ |
3 |
HEWLC |
【標準】+適温補給水・水位センサ・ラインポンプ |

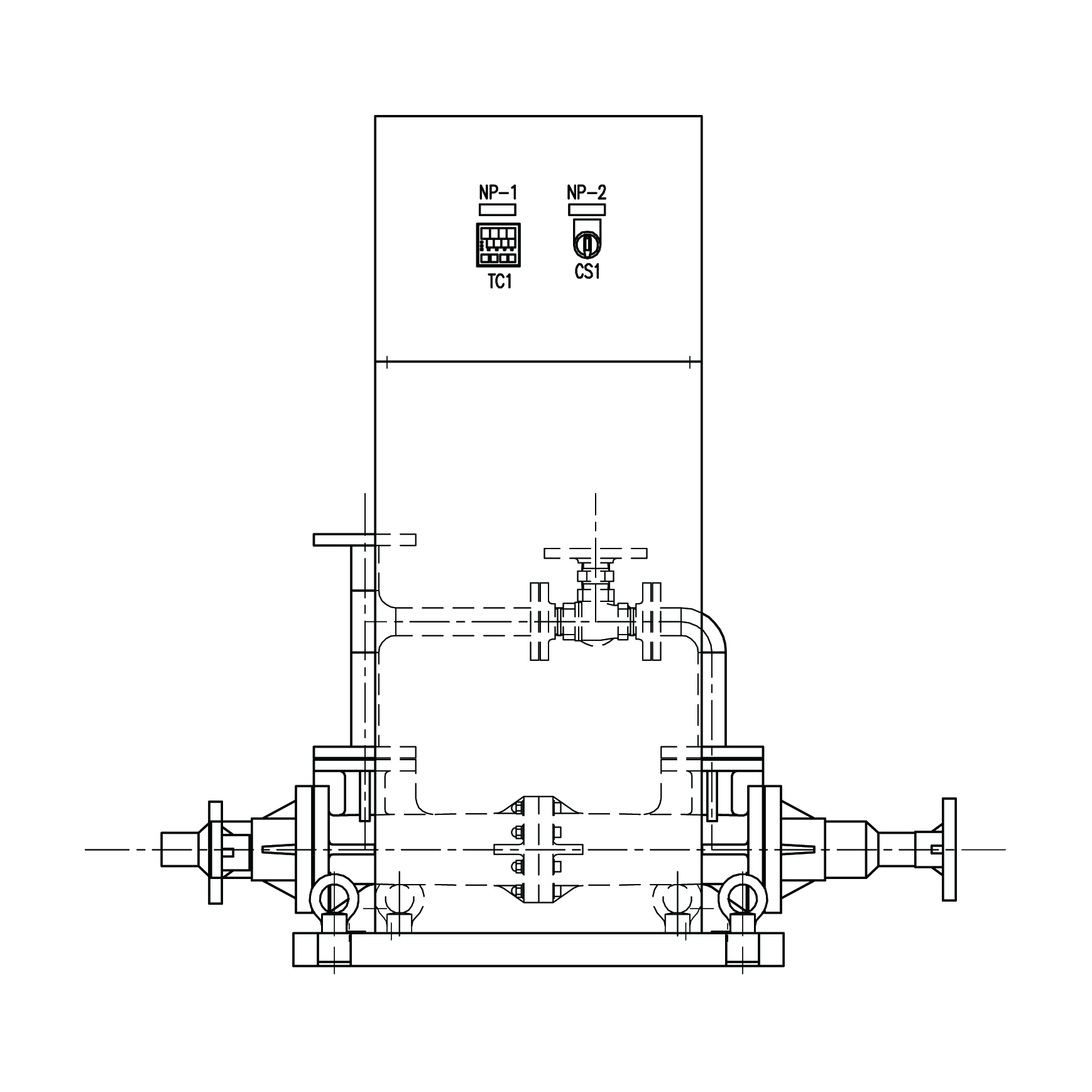

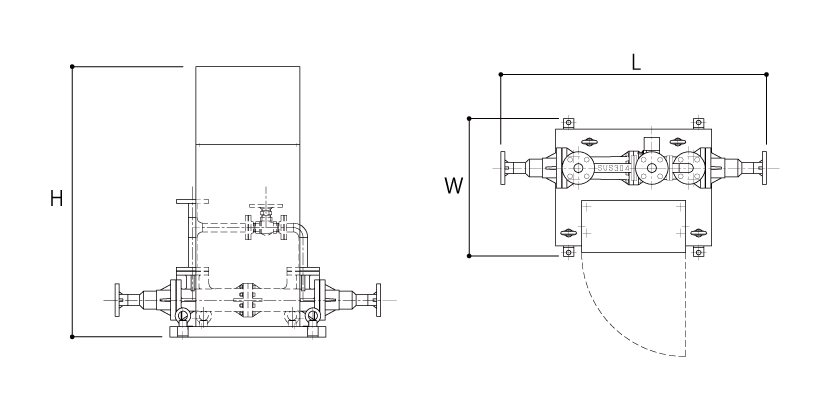

■標準(型式:HEC)
注意:各型式によって寸法図は異なります。
型式 |
HEC-3 |
HEC-4 |
HEC-6 |
HEC-8 |
HEC-9 |
HEC-10 |
(kcal/h) |
15,000 |
30,000 |
60,000 |
105,000 |
175,000 |
240,000 |
寸法(mm) |
W |
530 |
550 |
550 |
600 |
620 |
650 |
L |
1,025 |
960 |
1,005 |
1,075 |
1,265 |
1,530 |
H |
1,040 |
1,050 |
1,050 |
1,050 |
1,050 |
1,050 |
機器重量(kg) |
61 |
68 |
77 |
88 |
103 |
116 |
消費電力 (kW/kVA) |
50Hz |
0.04/0.04 |
0.04/0.04 |
0.04/0.04 |
0.04/0.04 |
0.04/0.04 |
0.04/0.04 |
60Hz |
0.04/0.04 |
0.04/0.04 |
0.04/0.04 |
0.04/0.04 |
0.04/0.04 |
0.04/0.04 |
注意:60Hz仕様は上記表と異なる場合があります(消費電力を除く)。60Hz仕様の詳細は図面をご確認ください。

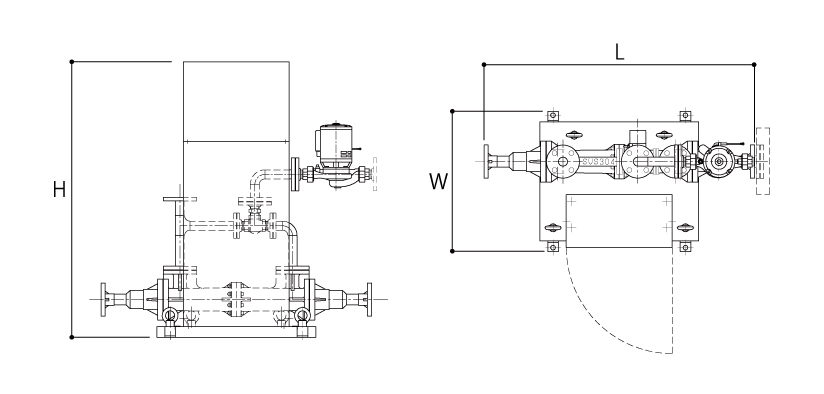

■1(型式:HELC)
注意:各型式によって寸法図は異なります。
型式 |
HELC-3 |
HELC-4 |
HELC-6 |
HELC-8 |
HELC-9 |
HELC-10 |
(kcal/h) |
15,000 |
30,000 |
60,000 |
105,000 |
175,000 |
240,000 |
寸法(mm) |
W |
530 |
550 |
550 |
600 |
620 |
650 |
L |
1,025 |
990 |
1,010 |
1,105 |
1,265 |
1,530 |
H |
1,040 |
1,050 |
1,050 |
1,050 |
1,135 |
1,161 |
機器重量(kg) |
76 |
95 |
104 |
120 |
139 |
152 |
消費電力 (kW/kVA) |
50Hz |
0.17/0.20 |
0.32/0.49 |
0.32/0.49 |
0.52/0.73 |
0.85/1.18 |
0.85/1.18 |
60Hz |
0.19/0.22 |
0.32/0.49 |
0.32/0.49 |
0.53/0.70 |
0.98/1.15 |
0.98/1.15 |
注意:60Hz仕様は上記表と異なる場合があります(消費電力を除く)。60Hz仕様の詳細は図面をご確認ください。

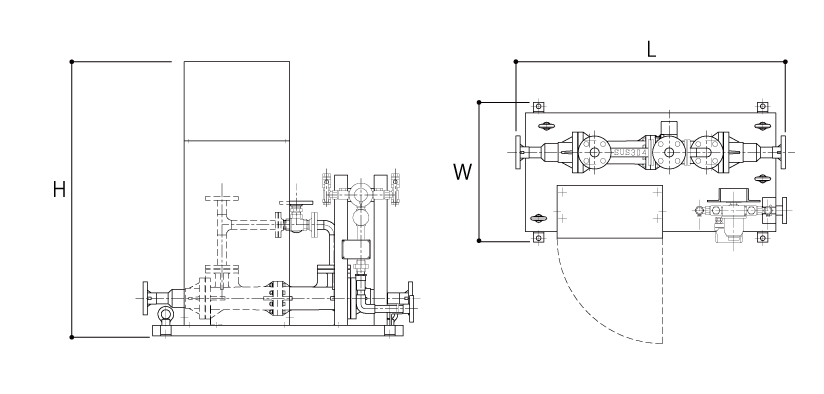

■2(型式:HEWC)
注意:各型式によって寸法図は異なります。
型式 |
HEWC-3 |
HEWC-4 |
HEWC-6 |
HEWC-8 |
HEWC-9 |
HEWC-10 |
(kcal/h) |
15,000 |
30,000 |
60,000 |
105,000 |
175,000 |
240,000 |
寸法(mm) |
W |
530 |
550 |
550 |
600 |
620 |
650 |
L |
1,025 |
960 |
1,005 |
1,075 |
1,265 |
1,530 |
H |
1,040 |
1,050 |
1,050 |
1,050 |
1,050 |
1,050 |
機器重量(kg) |
73 |
80 |
89 |
104 |
116 |
127 |
消費電力 (kW/kVA) |
50Hz |
0.05/0.05 |
0.05/0.05 |
0.05/0.05 |
0.05/0.05 |
0.05/0.05 |
0.05/0.05 |
60Hz |
0.05/0.05 |
0.05/0.05 |
0.05/0.05 |
0.05/0.05 |
0.05/0.05 |
0.05/0.05 |
注意:60Hz仕様は上記表と異なる場合があります(消費電力を除く)。60Hz仕様の詳細は図面をご確認ください。

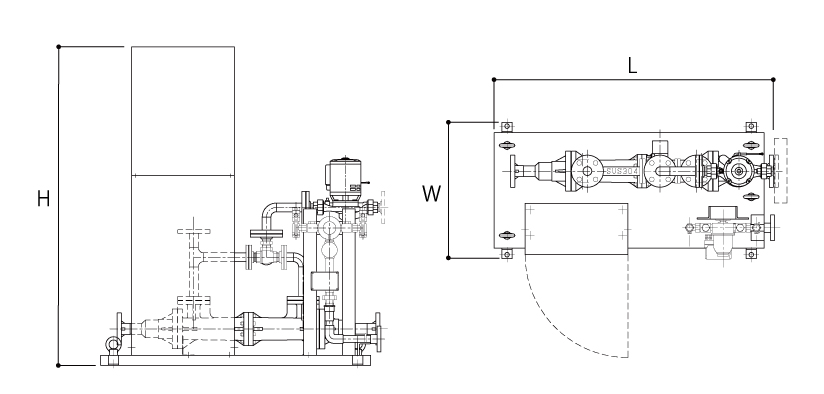

■3(型式:HEWLC)
注意:各型式によって寸法図は異なります。
型式 |
HEWLC-3 |
HEWLC-4 |
HEWLC-6 |
HEWLC-8 |
HEWLC-9 |
HEWLC-10 |
(kcal/h) |
15,000 |
30,000 |
60,000 |
105,000 |
175,000 |
240,000 |
寸法(mm) |
W |
530 |
550 |
550 |
600 |
620 |
650 |
L |
1,086 |
1,085 |
1,083 |
1,154 |
1,265 |
1,530 |
H |
1,240 |
1,250 |
1,250 |
1,250 |
1,250 |
1,250 |
機器重量(kg) |
94 |
114 |
123 |
143 |
159 |
170 |
消費電力 (kW/kVA) |
50Hz |
0.19/0.21 |
0.33/0.51 |
0.33/0.51 |
0.54/0.75 |
0.87/1.20 |
0.87/1.20 |
60Hz |
0.20/0.23 |
0.33/0.51 |
0.33/0.51 |
0.54/0.71 |
0.99/1.16 |
0.99/1.16 |
注意:60Hz仕様は上記表と異なる場合があります(消費電力を除く)。60Hz仕様の詳細は図面をご確認ください。
