熱交換器 豊
T チューブチタン仕様
概要
型式：T
人と地球環境にやさしい シェル＆チューブ型の熱交換器
シェルはエンジニアリングプラスチック製中空発泡成形で保温性が高く、金属製シェルで必要だった保温材による保温工事が不要です。
チューブは耐蝕性により優れたチタン製を使用しているため、温泉水・海水・オゾン水
※など幅広い用途に対応できます。
カートリッジチューブ構造でメンテナンスが容易です。
※使用するオゾン水の濃度により熱交換器の仕様が異なる場合があります。詳しくは営業担当までお問い合わせください。
■最高使用圧力
0.98MPa
■材質
【シェル】エンジニアリングプラスチック
【チューブ】チタン
■標準納期
7日間
仕様
熱交換量 選定条件：一次側75℃→65℃（一次側流量＝0.5×二次側流量）
| 型式 |
T5025 |
T6532 |
T8040 |
T1040 |
T1250 |
T1550 |
| kW |
19.8 |
40.7 |
75.6 |
122.1 |
232.6 |
348.9 |
| kcal/h |
17,000 |
35,000 |
65,000 |
105,000 |
200,000 |
300,000 |
| 一次側保有水量（L） |
0.9 |
1.6 |
2.2 |
2.8 |
5.6 |
9.7 |
| 口径（2次側×1次側） |
50A×25A |
65A×32A |
80A×40A |
100A×40A |
125A×50A |
150A×50A |
| 寸法 |
A（mm） |
550 |
600 |
600 |
600 |
728 |
896 |
| B（mm） |
425 |
465 |
460 |
460 |
569 |
738 |
| C（mm） |
109.5 |
118.5 |
122.5 |
140.0 |
160.0 |
175.0 |
| D（mm） |
102.4 |
114.5 |
119.3 |
120.8 |
147.0 |
161.0 |
| ブッシュ口径 |
50A×25A |
65A×32A |
80A×40A |
100A×40A |
125A×50A |
150A×50A |
■標準仕様
| 型式 |
T5025 |
T6532 |
T8040 |
T1040 |
T1250 |
T1550 |
| 標準 |
機器重量（kg） |
5.0 |
6.3 |
7.1 |
9.3 |
13.3 |
19.6 |
| ソケットブッシュ付 |
機器重量（kg） |
8.2 |
10.1 |
12.9 |
16.9 |
26.1 |
35.0 |
■H仕様
| 型式 |
T5025H |
T6532H |
T8040H |
T1040H |
T1250H |
T1550H |
| 標準 |
機器重量（kg） |
5.0 |
6.5 |
7.7 |
9.7 |
14.4 |
22.8 |
| ソケットブッシュ付 |
機器重量（kg） |
8.2 |
10.3 |
13.5 |
17.3 |
27.2 |
38.2 |
■α仕様/β仕様
| 型式 |
T8040α |
T1250β |
T1250α |
T1550α |
| 標準 |
機器重量（kg） |
7.6 |
13.1 |
14.5 |
21.0 |
| ソケットブッシュ付 |
機器重量（kg） |
13.4 |
25.9 |
27.3 |
36.4 |
※ブッシュ付の場合は必ず口径をご指示ください。
※温度条件等により熱交換器の熱量、型式が変わります。

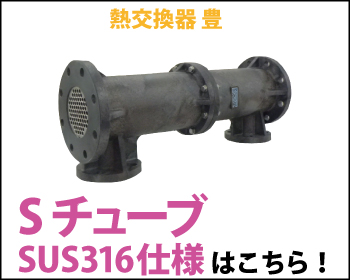

関連製品
