FRP製タンク 貯湯用タンク 貯湯缶太
KTN-YHW 横型
概要
型式:KTN-YHW
天井高が取れない設置スペース等に最適な横置きタイプ。
耐蝕性・保温性に優れ、海水・温泉に使用できるFRP製貯湯タンクです。
分割搬入・現地組立可能ですので、入口の狭い機械室にも設置が可能です。
豊富なバリエーションから、用途や能力に合わせて仕様を選定してください。
■標準納期
営業担当までお問い合わせください
■耐震強度
1.0G
■最高使用圧力
0.49MPa
■使用温度
0℃(不凍)~80℃

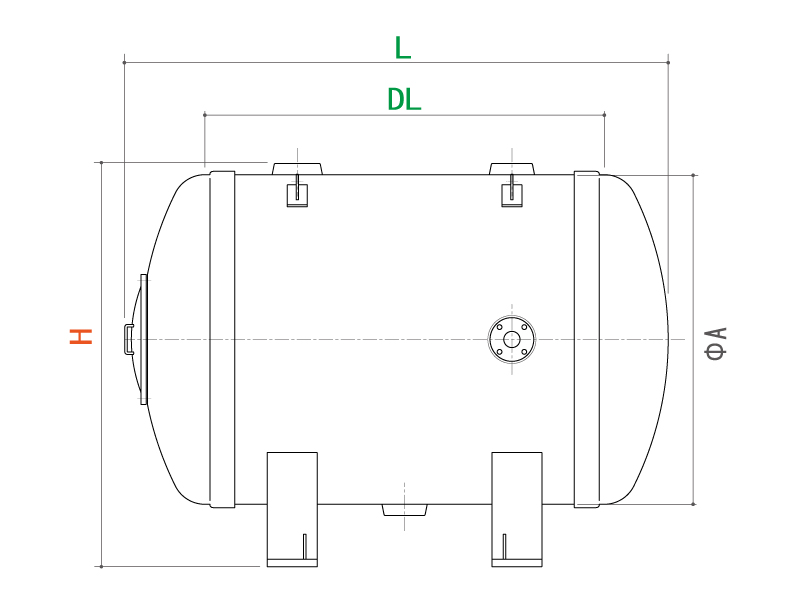

仕様
型式 |
実容量(L) |
重量(kg) |
φA内径×DL直胴(mm) |
L全幅(mm) |
H全高(mm) |
給水・給湯(A) |
循環入・出(A) |
返湯(A) |
KTN-1YHW |
100 |
58 |
400×800 |
980 |
747 |
32 |
32 |
32 |
KTN-2YHW |
200 |
89 |
500×965 |
1,185 |
850 |
32 |
32 |
32 |
KTN-3YHW |
300 |
131 |
600×1100 |
1,365 |
911 |
32 |
32 |
32 |
KTN-4YHW |
400 |
140 |
600×1300 |
1,565 |
915 |
32 |
32 |
32 |
KTN-5YHW |
500 |
191 |
700×1260 |
1,575 |
1,018 |
40 |
40 |
40 |
KTN-8YHW |
800 |
272 |
800×1550 |
1,910 |
1,112 |
50 |
40 |
40 |
KTN-10YHW |
1,000 |
330 |
900×1550 |
1,955 |
1,215 |
50 |
40 |
40 |
KTN-15YHW |
1,500 |
494 |
1100×1550 |
2,015 |
1,415 |
50 |
40 |
40 |
KTN-20YHW |
2,000 |
502 |
1100×1850 |
2,315 |
1,406 |
50 |
40 |
40 |
KTN-25YHW |
2,500 |
609 |
1300×1550 |
2,130 |
1,615 |
65 |
50 |
50 |
KTN-30YHW |
3,000 |
693 |
1300×2000 |
2,580 |
1,615 |
65 |
50 |
50 |
KTN-35YHW |
3,500 |
830 |
1400×2000 |
2,620 |
1,715 |
65 |
50 |
50 |
KTN-40YHW |
4,000 |
896 |
1400×2300 |
2,920 |
1,715 |
65 |
50 |
50 |
KTN-45YHW |
4,500 |
950 |
1400×2550 |
3,170 |
1,715 |
65 |
50 |
50 |
KTN-50YHW |
5,000 |
1,088 |
1500×2450 |
3,110 |
1,817 |
80 |
65 |
65 |
KTN-60YHW |
6,000 |
1,286 |
1600×2550 |
3,250 |
1,919 |
80 |
65 |
65 |
KTN-70YHW |
7,000 |
1,510 |
1700×2700 |
3,440 |
2,019 |
80 |
65 |
65 |
KTN-80YHW |
8,000 |
1,727 |
1800×2650 |
3,430 |
2,121 |
80 |
65 |
65 |
KTN-90YHW |
9,000 |
1,986 |
1900×2800 |
3,620 |
2,223 |
100 |
65 |
65 |
KTN-100YHW |
10,000 |
2,261 |
2000×2800 |
3,660 |
2,325 |
100 |
65 |
65 |
