サンドセパレータ

遠心式除砂装置サンドセパレータ 一般揚水中に含まれる砂を分離・除去するサイクロン方式のサンドセパレータです。

仕組み

一般揚水中に含まれる砂を分離・除去するサイクロン方式のサンドセパレータです。
遠心力(回転力)により揚水中の砂や固形物と水の質量差及び流速を利用し砂は回転しながら降下、水は上昇して流水します。
降下した砂や固形物は、装置下のサンドコレクター留まり排出は下部のバルブを開き排砂できます。
(排砂用バルブは手動タイプ、自動タイプをお選びいただけます。)

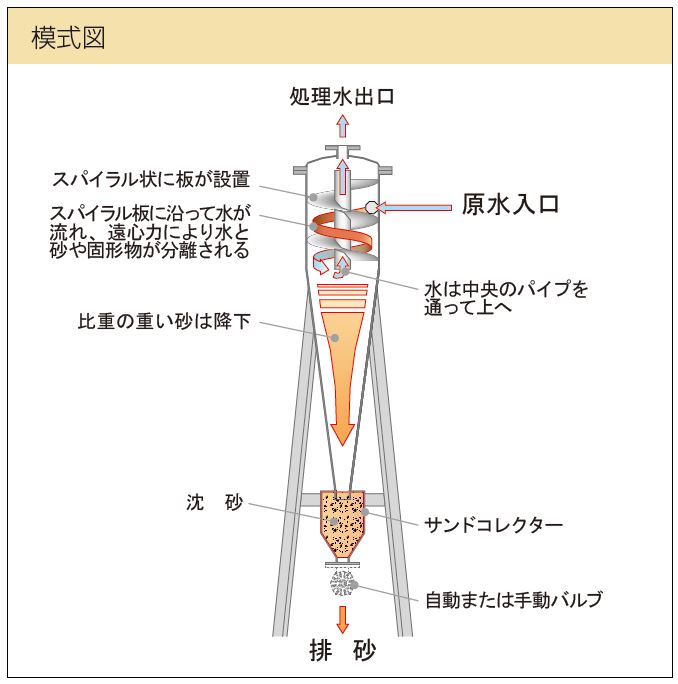

サンドセパレータ内部と除砂の仕組み模式図

参考フロー図

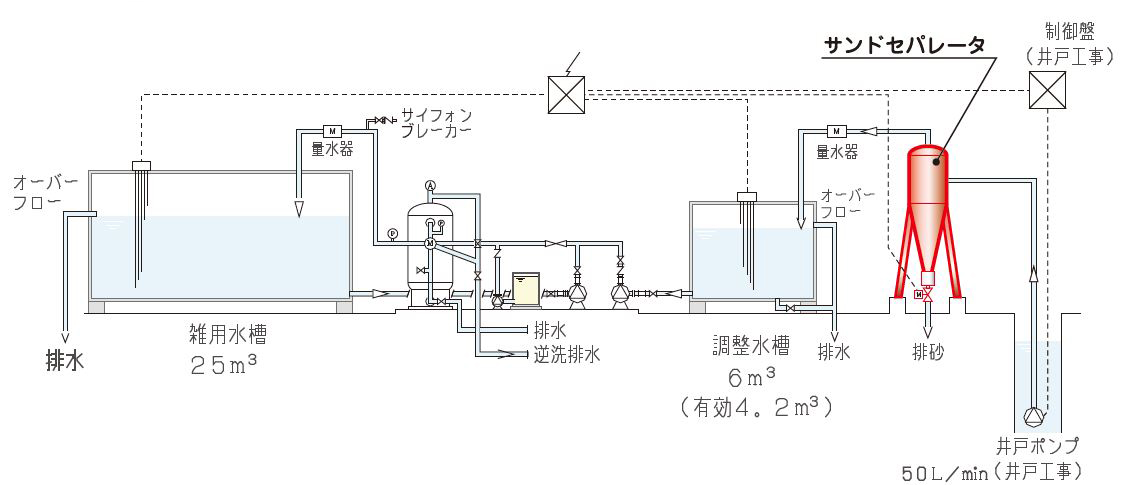

サンドセパレータ参考フロー図

砂分離性能

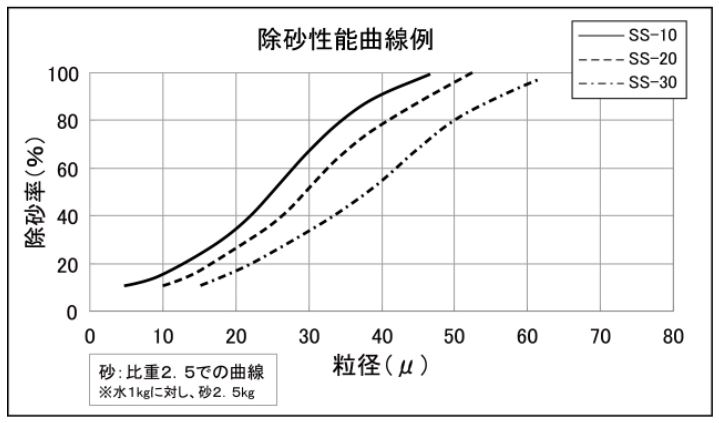

サンドセパレータ除砂性能曲線例
