パッケージ型ろ過装置 SPNシリーズ
SPNCS 自動残留塩素濃度制御装置付高性能循環ろ過ユニット


概要

SPNCS 自動残留塩素濃度制御装置付高性能循環ろ過ユニットシステム
型式:SPNCS

機能性・経済性に加え、自動残留塩素濃度制御を装備した、近未来型ろ過ユニットシステムです。
自動運転型で、タイマ設定により自動運転制御を行います。
標準仕様のヘアキャッチャ・ポンプ・ろ過タンク・温度センサ・熱交換器・温調三方弁・SPN専用リモコンに加え、自動残留塩素濃度制御装置がセットしてあります
自動残留塩素濃度制御で、浴槽内の塩素を測定し、安定した滅菌効果を発揮します。

■メンテナンススペース
周囲500mm以上、前面・上部1000mm以上
■ろ過機ユニット最高使用圧力
0.29MPa
■主な用途
温浴
上記以外の用途の場合はご相談ください。

ショウエイオンラインストアはコチラ

仕様

SPNCS 自動残留塩素濃度制御装置付高性能循環ろ過ユニットシステム:仕様

注意:各型式によって寸法図は異なります。

型式 SPNCS-1.2 SPNCS-2 SPNCS-4 SPNCS-7 SPNCS-11 SPNCS-16 SPNCS-25
処理能力(m3/h) 1.2 2 4 7 11 16 25
浴槽容量(m3 0.6 1.0 2.0 3.5 5.5 8.0 12.5
ポンプ(kW) 0.17 0.4 0.4 0.75 0.75 1.5 2.2
主配管(A) 20 25 32 40 50 50 65
ろ過面積(m2 0.02 0.03 0.06 0.06 0.11 0.18 0.28
ろ過タンクの大きさ
(Φmm×Hmm)
Φ165×H545 Φ200×H580 Φ266×H580 Φ266×H700 Φ380×H700 Φ480×H750 Φ600×H700
熱交一次側保有水量(L) 2.0 2.0 2.0 3.0 4.6 5.0 9.0
重量 運転重量(kg) 143 194 236 286 405 571 641
機器重量※1(kg) 118 169 197 241 325 451 340
消費電力
(kW)/(kVA)
50Hz 0.36/0.52 0.70/0.88 0.70/0.88 1.12/1.33 1.13/1.35 1.84/2.42 2.62/3.46
60Hz 0.49/0.62 0.71/0.88 0.71/0.88 1.13/1.33 1.15/1.35 2.02/2.39 2.75/3.36

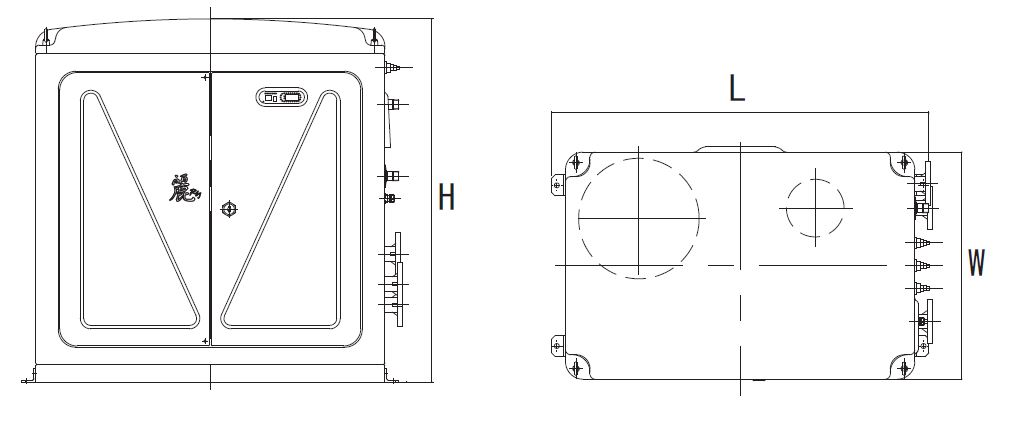

標準寸法 W(mm) 590 610 650 820 985 1150 1080
L(mm) 860 1000 1080 1240 1510 1520 1680
H(mm) 1130 970 1040 1190 1275 1305 1380

※1 SPNCS-1.2~16までは、ろ過材を含んだ重量です。
※※SPNCS-1.2~16まではろ過材充填済みです。SPNCS-25のみ現地でろ過材の充填が必要です。(標準ろ過材…クリーンライト)
※SPN-2~16は、原水入口のフランジ前に別途排水用配管をご用意ください。(当社でもご用意可能です)
お願い:60Hz仕様は上記表と異なる場合があります(消費電力を除く)。60Hz仕様の詳細は図面をご確認ください。
