省エネシステム
SBES SHOEI Bathing Eco System

温浴施設の“安全”“省エネ”に貢献する SHOEI Bathing Eco System(SBES) お客様の省エネや環境負荷の軽減そして安全をご提供できるシステムです

ろ過の省エネ完全フロー


ショウエイのSBES ろ過の省エネ完全フロー ショウエイのろ過省エネ提案パッケージ・SBES(ショウエイベイジングエコシステム)は、
低CO2川崎パイロットブランド’09に選定されています。

SBESは低CO2川崎パイロットブランド’09に認定
省エネ提案パッケージ「Shoei Bathing Eco System (SBES)」
~温泉・プールなどで総合的な省エネを実現~

ろ過循環ポンプの回転数制御(塩素濃度制御方式)

電気の省エネ
ショウエイのSBES ろ過循環ポンプの回転数制御(塩素濃度制御方式)のフロー
このシステムは、自動残留塩素濃度制御装置(ポーラログラフ法)で測定した塩素濃度変化によって浴槽利用負荷・汚染状況を把握し、インバータで回転数制御を行い電力削減をする仕組みです。
24時間常時連続商用運転からろ過能力必要最低運転方式となり、高効率な電力消費制御が可能です。

ろ過循環ポンプの回転数制御(入浴者感知制御方式)

電気の省エネ
ショウエイのSBES ろ過循環ポンプの回転数制御(入浴者感知制御方式)のフロー
このシステムは、電波式入浴者感知器を浴室に設置し、浴槽の入浴増減頻度から水質負荷を特定して、インバータを操作して回転数を制御し、電力削減を行う仕組みです。
温泉の泉質等により塩素濃度制御方式が困難な場合も、このシステムでろ過循環ポンプの省エネを行うことが可能です。

入浴者感知によるジャグジブロア・ジェットポンプの運転制御

電気の省エネ

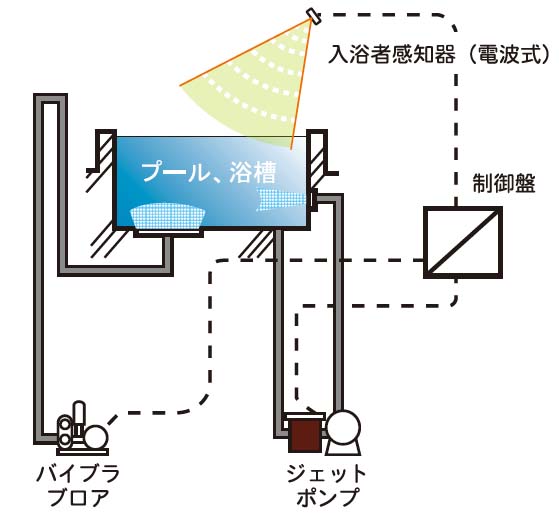

ショウエイのSBES 入浴者感知によるジャグジブロア・ジェットポンプの運転制御のフロー
このシステムは、気泡風呂(ジャグジ・バイブラ浴槽)や超音波風呂などのアトラクション浴槽装置のブロア・超音波ポンプの運転を、浴槽近辺に設置した電波式入浴者感知器で利用者の有無を感知し、運転停止させて電力削減を行う仕組みです。
営業時間常時連続運転から必要最低運転方式となり、電力の無駄な消費を抑えることが可能です。

ろ過器逆洗水再利用システム

水の省エネ 熱の省エネ
ショウエイのSBES ろ過器逆洗水再利用システムのフロー
このシステムは、ろ過器の逆洗浄排水を瞬時に特殊フィルターでろ過して、再度逆洗浄で活用し、水とエネルギーの削減を図る仕組みです。
通常排水していた逆洗浄方式に比べ、80%以上もの排水を削減することが可能となり、さらに逆洗時に は塩素注入量を増やしてろ過器内やヘアキャッチャおよびフィルターの消毒も同時に行うことが可能です。

入浴者感知式掛け流しの湯運転制御システム

水の省エネ 熱の省エネ

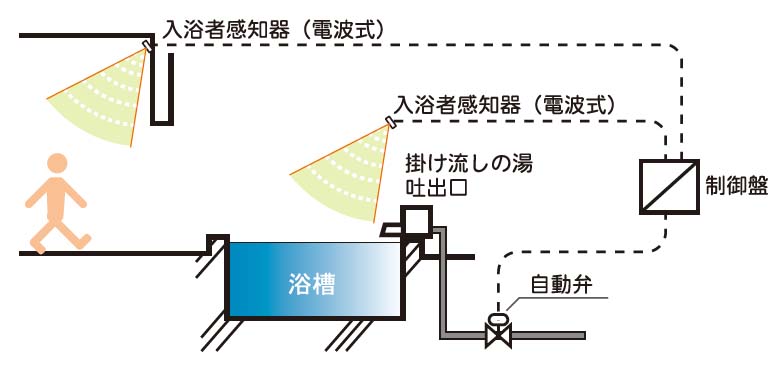

ショウエイのSBES 入浴者感知式掛け流しの湯運転制御システムのフロー
このシステムは、浴槽の上部から掛け流す湯水を連続的に流すのではなく、浴槽近辺に設置した電波式入浴者感知器を利用し、入浴者の有無を感知して設定時間流し、オーバーフロー排水する水と熱の削減を行う仕組みです。
それにより、営業時間常時連続掛け流し方式から必要時掛け流し運転方式となり無駄な排水・排熱を抑えることが可能です。

ポンプ動力削減システム導入例

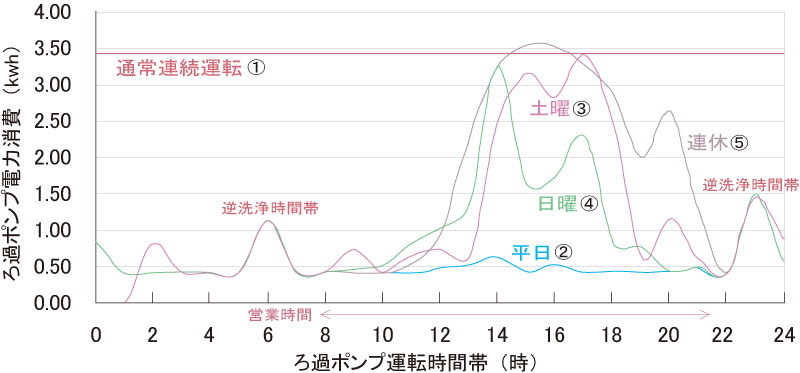

ショウエイのSBESポンプ動力削減システム導入例:曜日別ろ過ポンプ電力消費量グラフ

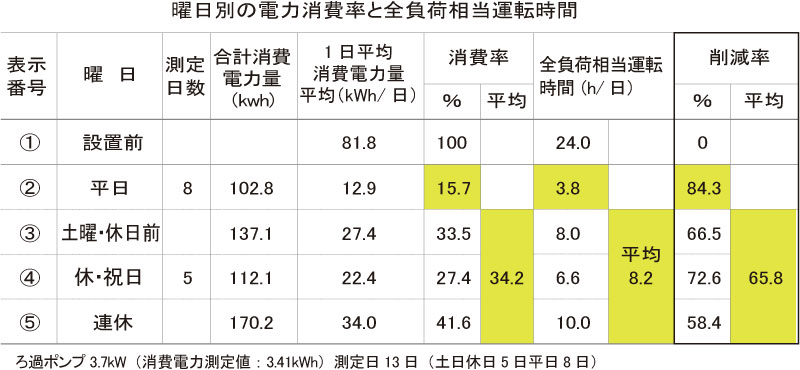

ショウエイのSBESポンプ動力削減システム導入例:曜日別電力消費率と全負荷相当運転時間の表

上記測定値から求めた、曜日別1日当りの平均消費量を、消費率(負荷率)および運転全負荷相当運転時間は、1年の平日を202日/年、休・休日前を163日/年として表の全負荷相当運転時間によって年間の消費電力を試算した場合、循環ろ過システムの消費電力の削減効果は22,651kwh/年電力量削減となり、15円/kwhとすれば年間電力料を約339,000円/年節約できます。投資コストは約2年程度で回収できます。
また、CO2排出量は8.4t/年削減となります。
電力削減率 償却年数
75.80% 約2年
