カセットフィルターろ過装置 CREF 浴槽上水仕様 CREF

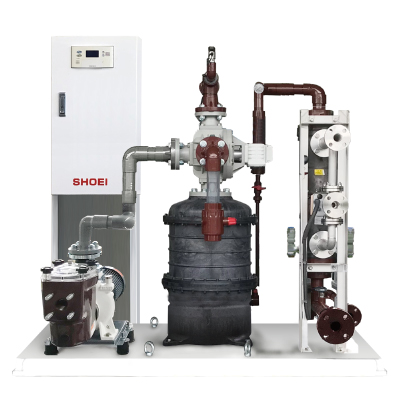

SCF-C5ANF 全自動温度調節付カセットフィルターろ過装置
概要
型式：SCF-C5ANF
逆洗可能なCRカセットフィルターを採用し、優れたろ過性能と省コスト・省スペースが実現するろ過装置です。
〔C5AF〕型の機能に温度センサ・温調三方弁・熱交換器がついたタイプです。
温度センサ・温調三方弁・熱交換器のセットにより、いつでも快適な入浴温度を保てます。
■ろ過機ユニット最高使用圧力
0.39MPa
■ろ過機本体最高使用圧力
0.59MPa
仕様
注意：各型式によって寸法図は異なります。
| 型式 |
SCF-3C5ANF |
SCF-6C5ANF |
SCF-9C5ANF |
SCF-12C5ANF |
SCF-21C5ANF |
SCF-35C5ANF |
SCF-48C5ANF |
| ろ過能力(m3/h) |
1～3 |
3～6 |
6～9 |
9～12 |
12～21 |
21～35 |
35～48 |
| ろ過方式 |
カセットフィルターろ過 |
| 主配管口径(A) |
25 |
32 |
40 |
40 |
50 |
65 |
80 |
| ろ過材 |
CF150×1本 |
CF150×2本 |
CF150×3本 |
CF150×4本 |
CF340×1本 |
CF340×2本 |
CF340×3本 |

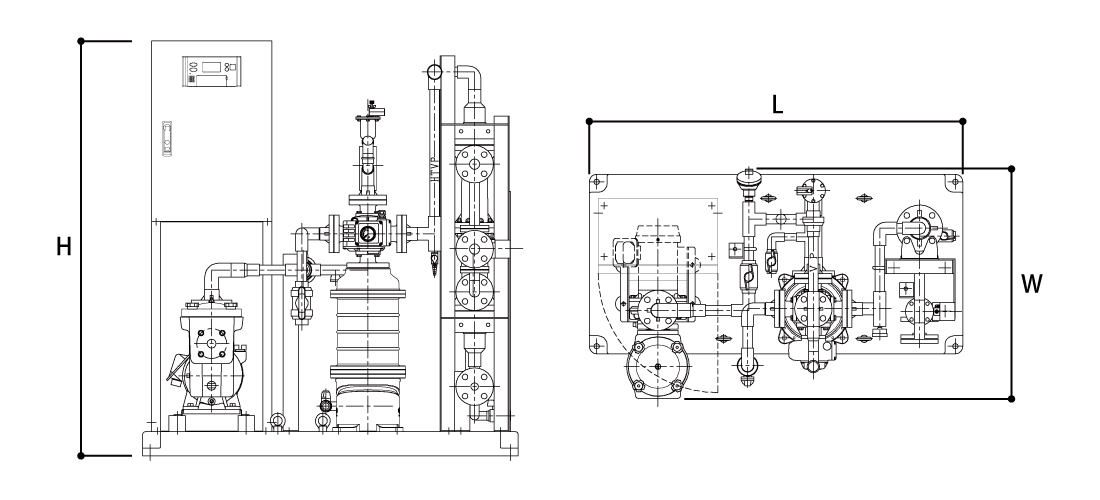

| 標準寸法 |
L(mm) |
1250 |
1250 |
1250 |
1250 |
1550 |
1550 |
1550 |
| W(mm) |
770 |
750 |
750 |
830 |
1070 |
1245 |
1365 |
| H(mm) |
1380 |
1460 |
1745 |
2000 |
1635 |
1950 |
2285 |
| 運転重量(kg) |
201 |
233 |
262 |
290 |
414 |
544 |
675 |
| 機器重量(kg) |
184 |
204 |
222 |
242 |
323 |
397 |
476 |
消費電力
（kW）／（kVA） |
50Hz |
0.59/0.78 |
1.01/1.23 |
1.01/1.23 |
1.83/2.3 |
1.76/2.31 |
2.51/3.35 |
4.27/5.36 |
| 60Hz |
0.56/0.74 |
0.99/1.19 |
1.0/1.19 |
1.84/2.23 |
1.88/2.24 |
2.61/3.21 |
4.17/5.15 |
| 最高使用圧力 |
0.39MPa {4kgf/cm2} |
