ヘアキャッチャ
MCS SUS製ヘアキャッチャ

概要

MCS SUS製ヘアキャッチャ
型式:MCS

水中の異物を捕捉しポンプの保護、異物の除去等にご使用いただける多目的ストレーナです。
当社ろ過ユニットに標準で使用しております。
口径、面間、全長等の特注対応が可能となっております。
詳しくは営業担当者までお問い合わせください。

■最高使用圧力
0.39MPa
■標準納期
MCS-1432~3010:即納 (特注納期:10日間)
(在庫状況によりお時間をいただく場合があります)
MCS-3012~4015:30日間
MCS-4520/5025:40日間
■材質
・本体:SUS304
・蓋:透明アクリル(MCS-14タイプ・MCS-20タイプ・MCS-30タイプ)
 /SUS304+透明アクリル(MCS-40タイプ・MCS-50タイプ)
■口径
32A-250A
■接続
・ソケット(MCS-14タイプ)
・10kgf/cm2フランジ(MCS-20タイプ・MCS-30タイプ・MCS-40タイプ・MCS-50タイプ)
■ストレーナ パンチングメタル
・1.5Φ×3p(14タイプ/20タイプ)
・3Φ×5p(30タイプ/40タイプ/50タイプ)

ショウエイオンラインショップはコチラ

特長

特長の画像

仕様

14タイプ 20タイプ 30タイプ 40タイプ 50タイプ
MCS-14タイプの画像 MCS-20タイプの画像 MCS-30タイプの画像 MCS-40/50タイプの画像
タイプ 型式※1 接続口径※1 接続方法 重量(kg) 標準納期
14タイプ MCS-1432 32A ソケット 5 即納※2,3
MCS-1440 40A 5
MCS-1450 50A 5
20タイプ MCS-2050 10kgf/cm2フランジ 22
MCS-2065 65A 22
MCS-2080 80A 22
30タイプ MCS-3080 34
MCS-3010 100A 34
MCS-3012 125A 37 30日間
40タイプ MCS-4010 100A 54
MCS-4012 125A 56
MCS-4015 150A 62
MCS-4520 200A 63 40日間
50タイプ MCS-5025 250A 82

※1 接続部の口径は、各型式下2桁で表しています。
※2 在庫状況によりお時間をいただく場合があります。
※3 特注の場合は標準納期10日間となります。

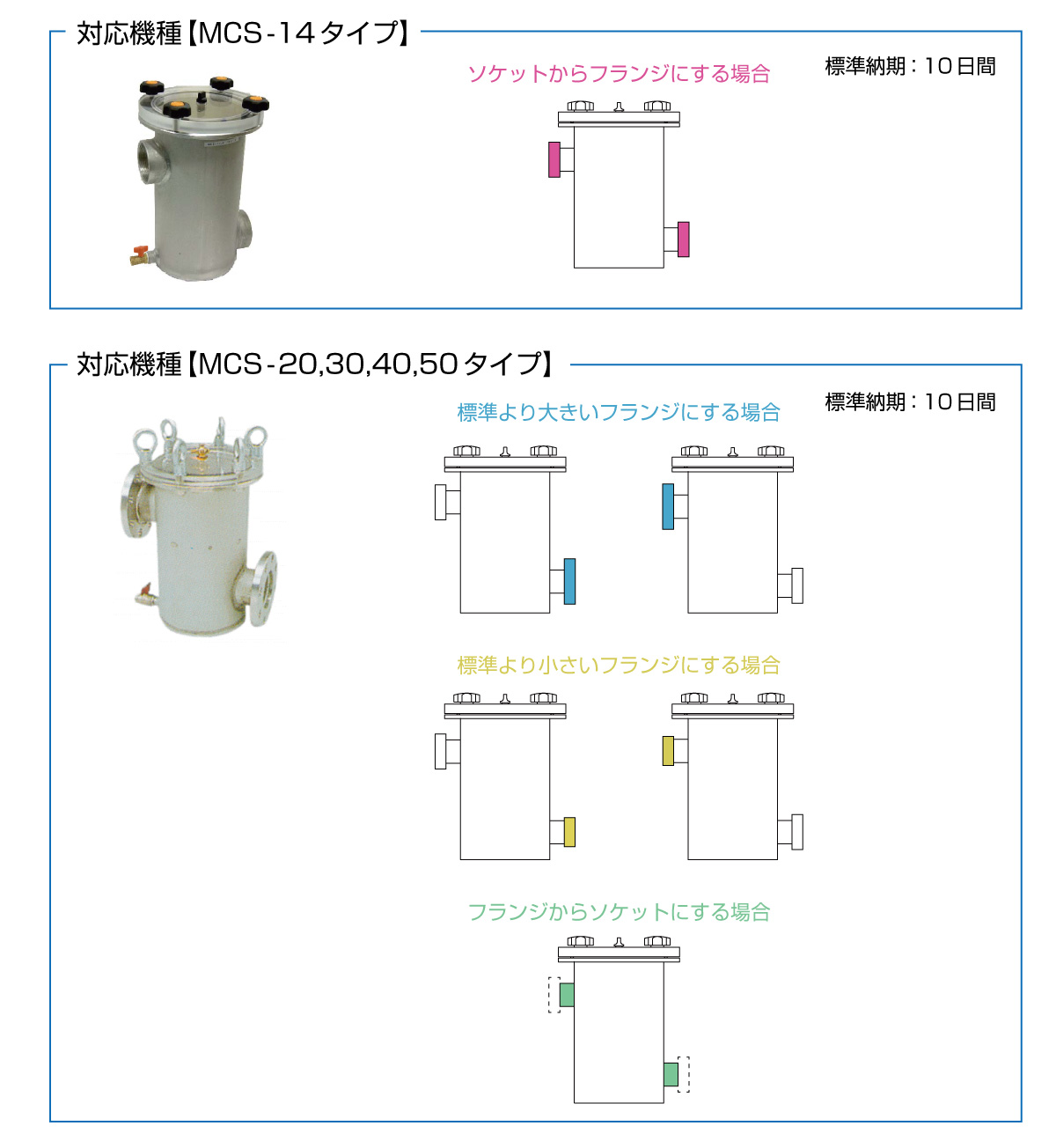

特注仕様

特注仕様の画像
■本体
・本体の材質は特注でSUS316に変更可能です。
■ストレーナ
・14タイプ/20タイプのパンチングメタル目の大きさは、3Φ×5p・5Φ×8pに変更可能です。
 30タイプ/40タイプ/50タイプは、1.5Φ×3p・5Φ×8pに変更可能です。
・ストレーナには特注でメッシュを張ることも可能です。
